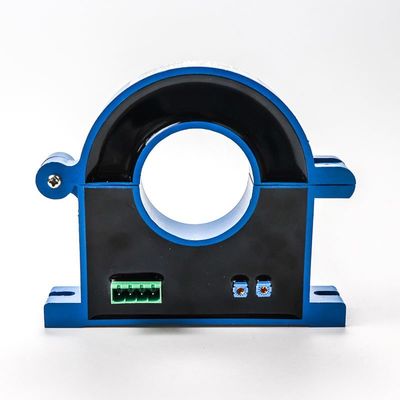

Baik Linearitas Efek Hall Bandwidth Sensor Arus Respon Cepat

Baik Linearitas Efek Hall Bandwidth Sensor Arus Dan Respon Cepat


Sensor arus Hall adalah sensor medan magnet yang dibuat berdasarkan efek Hall.Ini memiliki dua mode kerja, loop terbuka (langsung) dan loop tertutup (keseimbangan magnetik).Keuntungan dari sensor Hall amplifikasi langsung adalah bentuk rangkaiannya sederhana dan biayanya relatif rendah;kerugiannya adalah akurasi dan linearitasnya buruk, waktu responsnya lambat, dan penyimpangan suhunya besar.Untuk mengatasi kekurangannya, sensor arus Hall loop tertutup (keseimbangan magnetik) telah muncul.Sensor arus Hall loop tertutup juga dikenal sebagai sensor arus Hall fluks nol.Ini terdiri dari sirkuit primer, cincin magnet, dan elemen Hall.Terdiri dari kumparan sekunder, amplifier, dll. Ketika fluks magnet yang dihasilkan oleh IP arus primer terkonsentrasi di sirkuit magnetik melalui inti magnet berkualitas tinggi, elemen Hall dipasang di celah udara untuk mendeteksi fluks magnet, dan arus kompensasi balik dikeluarkan melalui lilitan kumparan multi-putaran pada inti magnetik.Ini digunakan untuk mengimbangi fluks magnet yang dihasilkan oleh IP sisi primer, sehingga fluks magnet di sirkuit magnet selalu dijaga tetap nol.Setelah diproses oleh sirkuit khusus, terminal keluaran sensor dapat menampilkan perubahan arus yang secara akurat mencerminkan arus sisi primer.Sensor arus Hall loop tertutup memiliki banyak keunggulan seperti waktu respons yang singkat, frekuensi operasi yang tinggi, kapasitas beban berlebih yang kuat, dan isolasi yang tinggi.


Karena banyak keuntungannya, sensor arus Hall memastikan pengoperasian produk inverter yang aman dan andal melalui deteksi dan kontrol arus besar yang tepat, sehingga inverter dapat menangani kondisi abnormal pada waktunya sambil menghasilkan keluaran secara normal.Keandalan konverter frekuensi ditingkatkan, dan kualitas keamanan konverter frekuensi ditingkatkan.Oleh karena itu, keunggulan sensor arus Hall pada inverter menjadi semakin jelas, dan telah menjadi bagian tak terpisahkan dari industri inverter.

Parameter listrik



Parameter	Simbol	Satuan	Spesifikasi			Kondisi
			Min	Jenis	Maks
Rentang Pengukuran Nominal	IPN	SEBUAH	-500		500
Tegangan Pasokan	UC	V	7.2	12	18	Akurasi penuh
Konsumsi Saat Ini @IP=0A	IC	mA		26		UC=12V, T=25°C
Konsumsi Saat Ini @IP=500A	IC	mA		250		UC=12V, T=25°C
Akurasi kesalahan sensitivitas	XG	%	-0,5		0,5	= -40 hingga 85°C; ± 3 sigma(>±30A)
Offset = 0A	IOS	SEBUAH		±0,2		= -40 hingga 85°C;± 3 sigma
Kesalahan linearitas dengan IPN	εL	%		0,1		@suhu kamar
Koefisien suhu G	TCG	ppm/ °C



Spesifikasi CAB-500 CAN Output


Kecepatan CANBUS lihat tabel versi produk, protokol CANBUS: versi 2.0A/B
Toleransi osilator CAN: 0,3125%
Urutan byte: big endian (Motorola)

Resistor terminasi 120 ohm ditambahkan secara eksternal, impedansi CAN internal = 2.4Kohm


Deskripsi Pesan	ID BISA	nama	Panjang Data (byte)	Jenis bingkai	Jenis peluncuran pesan	Deskripsi sinyal	Nama Sinyal	Mulai sedikit	Akhiri sedikit
IP Saat Ini (mA)	0x3C2	CAB500	8	berdiri tegak	Pesan siklis setiap 10ms	Nilai Ip: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:Informasi kesalahan (0=Normal ,1=gagal)	ERROR_INDICATION	32	32
						b7-b1:RxKualitas (0-100%)	ERROR_INFORMASI	33	39
						Bit kosong (perbaiki ke 0)	BELUM TERTENTU	40	47
							PCBA Ver	48	55
							FIRMWARE Ver	56	63
