Detail produk:
|
| Suhu kerja: | -40°C~+85°C; | Ketahanan Isolasi: | >= 500 MΩ; |
|---|---|---|---|
| Tegangan Rms untuk tes isolasi AC: | 50Hz 1 menit 2,5KV | Sampel: | Tersedia |
| Kata kunci: | sensor arus | Suhu kerja: | -20-70 ℃ |
| Jenis sekering: | Jenis Pemegang Sekering | Sumber Daya listrik:: | DC24V,DC12V,AC220V |
| Menyoroti: | CAB500 Sensor Arus Efek Hall,Sensor Arus Efek Hall DC24V,DC12V Efek Hall Sensor Arus DC |
||

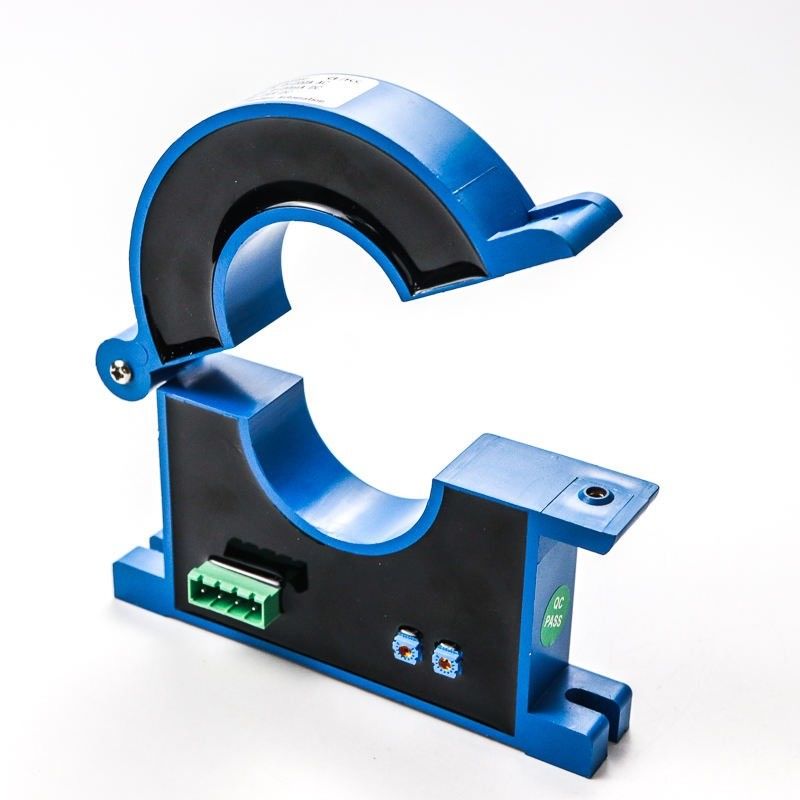

Kapasitas Overload Kuat Efek Hall Sensor Arus Performa Dinamis Baik
Ciri
Sensor arus CAB500 Series didasarkan pada teknologi Sinomags Active Close Loop,
dengan keluaran digital CANBUS.Ini dapat digunakan untuk mengukur arus pengenal 500A.Menggunakan teknologi Kompensasi Digital eksklusif.Produk ini menghadirkan kombinasi terbaik antara performa dan keandalan.
Kesalahan ± 0,2A @ ±<30A, Kesalahan ±0,5A @ ±<100A;Kesalahan ±1,0A @ ±100A-300A;Kesalahan ±1,5A @ >±300-500A.
Kompatibilitas elektromagnetik yang tinggi terhadap lingkungan interferensi elektromagnetik yang kompleks.
Interferensi anti magnetik yang sangat baik.
Dapat mengeluarkan bus, nyaman untuk integrasi sistem.
Kemampuan arus berlebih yang sangat tinggi
Parameter umum
Suhu kerja: -40°C~+85°C;
Resistansi isolasi: >= 500 MΩ;
Tegangan Rms untuk uji insulasi AC 50Hz 1 menit 2,5KV Over-voltage 24V/1 menit
Tegangan pelepasan elektrostatik 4KV
Instalasi | Rel standar + Fiksasi sekrup pesawat |
Arus pengenal sisi asli | 50A;100A;200A;500A; 800A;1000A; kustomisasi |
Rentang pengukuran sisi asli | 100A-1200A |
Output terukur | 5V;DC0~20mA;DC4~20mA;kustomisasi |
Catu daya tambahan | DC12V,DC24V,DC±12V,DC±15V |
Kapasitas beban | Keluaran tegangan: 5mA; Keluaran saat ini: 6V; |
Linearitas | 0,005 |
Ketepatan | 0,01 |
Waktu merespon | <200ms |
Penyimpangan suhu | ≤500PPM/℃ |
Lebar pita | DC~20KHz |
Konsumsi arus | ≤25mA |
Suhu kerja | -10 ℃ ~ + 70 ℃ |
Suhu penyimpanan | -25 ℃ ~ + 85 ℃ |
Resistansi tekanan isolasi | 2.5kV/50Hz,1Min |
Tegangan offset | ≤20mvV |
Keluaran nol | ≤0,15mA |
di/dt ikuti | >50A/US |
Parameter listrik
Parameter | Simbol | Satuan | Spesifikasi | Kondisi | ||
Min | Jenis | Maks | ||||
Rentang Pengukuran Nominal | IPN | SEBUAH | -500 | 500 | ||
Tegangan Pasokan | UC | V | 7.2 | 12 | 18 | Akurasi penuh |
Konsumsi Saat Ini @IP=0A | IC | mA | 26 | UC=12V, T=25°C | ||
Konsumsi Saat Ini @IP=500A | IC | mA | 250 | UC=12V, T=25°C | ||
Akurasi kesalahan sensitivitas | XG | % | -0,5 | 0,5 | = -40 hingga 85°C; | |
Offset = 0A | IOS | SEBUAH | ±0,2 | = -40 hingga 85°C;± 3 sigma | ||
Kesalahan linearitas dengan IPN | εL | % | 0,1 | @suhu kamar | ||
Koefisien suhu G | TCG | ppm/ | ||||
