Detail produk:
|
| Penggunaan: | Sensor Arus Linier Efek Hall | Fitur: | respon cepat |
|---|---|---|---|
| Tegangan Rms untuk tes isolasi AC: | 50Hz 1 menit 2,5KV | Jenis sekering: | Jenis Pemegang Sekering |
| Kata kunci: | sensor arus | Ketahanan Isolasi: | >= 500 MΩ; |
| Suhu kerja: | -20-70 ℃ | Sumber Daya listrik:: | DC24V,DC12V,AC220V |
| Menyoroti: | Sensor Arus Efek Hall Akurasi Tinggi,Sensor Arus Efek Hall AC220V,CQC Sensor Efek Hall Arus Tinggi |
||

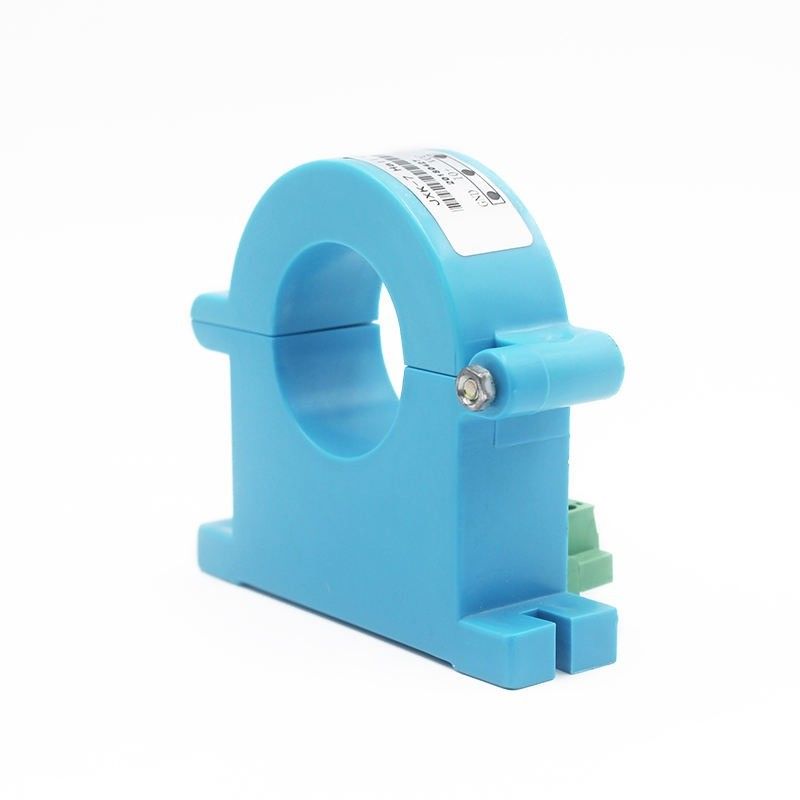

Akurasi Pengukuran Tinggi Hall Effect Sensor Arus Kapasitas Overload Yang Kuat Dan Rentang Pengukuran Besar
Deskripsi Produk
Fungsi:
Sensor arus Hall terutama cocok untuk isolasi dan konversi sinyal kompleks seperti AC, DC, dan pulsa.Melalui prinsip efek Hall, sinyal yang diubah dapat langsung dikumpulkan dan diterima oleh berbagai perangkat akuisisi seperti AD, DSP, PLC, dan instrumen sekunder., waktu respons yang cepat, rentang pengukuran arus yang lebar, presisi tinggi, kapasitas beban berlebih yang kuat, linearitas yang baik, dan kemampuan anti-interferensi yang kuat
Aplikasi:
Sensor arus hall dapat digunakan secara luas dalam perangkat kontrol kecepatan frekuensi variabel, perangkat inverter, catu daya UPS, mesin las inverter, pelapisan elektrolitik, peralatan mesin CNC, sistem pemantauan komputer mikro, sistem pemantauan jaringan listrik dan berbagai bidang yang memerlukan isolasi dan deteksi arus dan tegangan.
Keunggulan sensor arus hall:
1. Sensitivitas tinggi:
Intensitas sinyal yang terdeteksi semakin lemah dan semakin lemah, yang membutuhkan sensitivitas sensor magnetik untuk ditingkatkan secara signifikan.
Aplikasi termasuk sensor arus, sensor sudut, sensor roda gigi, dan pengukuran lingkungan ruang.
2. Stabilitas suhu:
Lebih banyak bidang aplikasi membutuhkan sensor untuk bekerja di lingkungan yang semakin keras;
Ini mengharuskan sensor magnetik harus memiliki stabilitas suhu yang baik, dan aplikasi industrinya termasuk industri elektronik otomotif.
3. Anti gangguan:
Di banyak bidang, tidak ada evaluasi lingkungan penggunaan sensor, sehingga sensor itu sendiri dituntut memiliki anti-interferensi yang baik.Termasuk elektronik otomotif, meteran air, dll.
4. Karakteristik frekuensi tinggi:
Dengan promosi bidang aplikasi, frekuensi pengoperasian sensor arus harus semakin tinggi.Bidang aplikasi meliputi meter air, industri elektronik otomotif, dan industri pencatatan informasi.
5. Konsumsi daya rendah:
Banyak bidang membutuhkan sensor itu sendiri untuk memiliki konsumsi daya yang sangat rendah, untuk memperpanjang masa pakai sensor.
Ini diterapkan untuk menanamkan biochip magnetik, kompas, dll. di dalam tubuh.
Ini adalah akhir dari pembagian keunggulan sensor arus Hall, kecuali yang disebutkan di atas;
Sensor arus Hall juga memiliki insulasi panas yang baik dan karakteristik tahan tekanan serta karakteristik tahan api yang sangat baik.
|
Instalasi
|
Rel standar + Fiksasi sekrup pesawat
|
|
Arus pengenal sisi asli
|
50A;100A;200A;500A;
800A;1000A; kustomisasi |
|
Rentang pengukuran sisi asli
|
100A-1200A
|
|
Output terukur
|
5V;DC0~20mA;DC4~20mA;kustomisasi
|
|
Catu daya tambahan
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Kapasitas beban
|
Keluaran tegangan: 5mA;
Keluaran saat ini: 6V; |
|
Linearitas
|
0,005
|
|
Ketepatan
|
0,01
|
|
Waktu merespon
|
<200ms
|
|
Penyimpangan suhu
|
≤500PPM/℃
|
|
Lebar pita
|
DC~20KHz
|
|
Konsumsi arus
|
≤25mA
|
|
Suhu kerja
|
-10 ℃ ~ + 70 ℃
|
|
Suhu penyimpanan
|
-25 ℃ ~ + 85 ℃
|
|
Resistansi tekanan isolasi
|
2.5kV/50Hz,1Min
|
|
Tegangan offset
|
≤20mvV
|
|
Keluaran nol
|
≤0,15mA
|
|
di/dt ikuti
|
>50A/US
|
Parameter listrik
|
Parameter |
Simbol |
Satuan |
Spesifikasi |
Kondisi |
||
|
Min |
Jenis |
Maks |
||||
|
Rentang Pengukuran Nominal |
IPN |
SEBUAH |
-500 |
500 |
||
|
Tegangan Pasokan |
UC |
V |
7.2 |
12 |
18 |
Akurasi penuh |
|
Konsumsi Saat Ini @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
|
Konsumsi Saat Ini @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
|
Akurasi kesalahan sensitivitas |
XG |
% |
-0,5 |
0,5 |
= -40 hingga 85°C; |
|
|
Offset = 0A |
IOS |
SEBUAH |
±0,2 |
= -40 hingga 85°C;± 3 sigma |
||
|
Kesalahan linearitas dengan IPN |
εL |
% |
0,1 |
@suhu kamar |
||
|
Koefisien suhu G |
TCG |
ppm/ |
||||
Spesifikasi CAB-500 CAN Output
Kecepatan CANBUS lihat tabel versi produk, protokol CANBUS: versi 2.0A/B
Toleransi osilator CAN: 0,3125%
Urutan byte: big endian (Motorola)
Resistor terminasi 120 ohm ditambahkan secara eksternal, impedansi CAN internal = 2.4Kohm
|
Deskripsi Pesan |
ID BISA |
nama |
Panjang Data (byte) |
Jenis bingkai |
Jenis peluncuran pesan |
Deskripsi sinyal |
Nama Sinyal |
Mulai sedikit |
Akhiri sedikit |
|
IP Saat Ini (mA) |
0x3C2 |
CAB500 |
8 |
berdiri tegak |
Pesan siklis setiap 10ms |
Nilai Ip: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:Informasi kesalahan (0=Normal ,1=gagal) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxKualitas (0-100%) |
ERROR_INFORMASI |
33 |
39 |
||||||
|
Bit kosong (perbaiki ke 0) |
BELUM TERTENTU |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
FIRMWARE Ver |
56 |
63 |
T: Apakah Anda menyediakan sampel?Bisakah produk disesuaikan?
J: Ya.
T: Berapa lama waktu pengiriman Anda?
J: 5-7 hari kerja.
T: Apakah Anda perusahaan dagang atau produsen?
J: Kami adalah pabrik.
T: Bagaimana saya bisa memesan?
A: Anda dapat menghubungi kami melalui email tentang detail pesanan Anda, atau memesan secara online secara langsung.
