Detail produk:
|
| Aplikasi: | Stabilitas Baik / Respon Cepat | ODM-OEM: | Ya |
|---|---|---|---|
| Suhu Operasional: | -40 ℃ ~ 200 ℃ | menyesuaikan: | menyediakan layanan sampel |
| Sampel: | Tersedia | Teknologi: | Komposisi Karbon |
| Jenis Paket: | Melalui Lubang | Media Tersedia: | lembar data, Foto |
| Menyoroti: | Termistor Koefisien Suhu Negatif NTC,termistor Koefisien Suhu Negatif 22D15 |
||

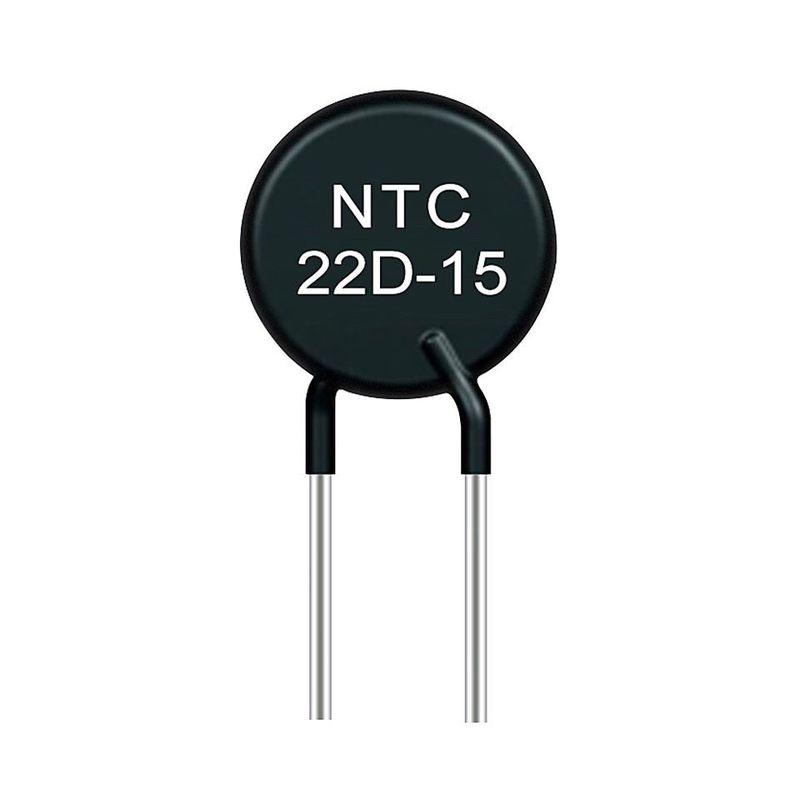

Stabilitas yang Baik Respon Cepat Resistor Termal 22D15 NTC Resistansi Residu Kecil
Prinsip:
Prinsip pengukuran suhu dengan termistor adalah resistansinya berubah terhadap suhu.Kebanyakan termistor berbeda dari resistor biasa karena memiliki resistivitas negatif, yang berarti resistansi menurun saat suhu meningkat.Termistor negatif (NTC) lebih umum, meskipun termistor positif (PTC) dapat digunakan.
Bahan, jenis dan ukuran:
Termistor adalah perangkat semikonduktor massal dan dengan demikian dapat diproduksi dalam berbagai bentuk.Yang lebih umum termasuk cakram, manik-manik, dan batang.Ukuran bervariasi dari manik-manik 1mm hingga cakram dengan diameter dan ketebalan beberapa sentimeter.
Ada berbagai jenis termistor, yang sebagian besar merespons perubahan suhu secara berbeda.Termistor tidak linier dan kurva responsnya bervariasi dari satu jenis ke jenis lainnya.Beberapa termistor memiliki hubungan ketahanan suhu yang hampir linier, yang lain memiliki perubahan kemiringan (sensitivitas) yang tajam pada suhu karakteristik tertentu.
Keuntungan utama
Fitur utama dari termistor adalah sensitivitasnya yang tinggi.Koefisien suhu ketahanannya adalah 10-100 kali lipat dari logam.Itu dapat mendeteksi perubahan suhu 10-6 ° C;kisaran suhu kerja lebar, perangkat suhu normal cocok untuk -55°C ~ 315°C, perangkat suhu tinggi cocok untuk suhu di atas 315°C (sebelum 2000°C), dan perangkat suhu rendah cocok untuk - 273°C ~ 55°C;ukuran kecil, dapat mengukur suhu rongga, rongga dan pembuluh darah dalam tubuh manusia, yang tidak dapat diukur dengan termometer lainnya;mudah digunakan, nilai resistansi berada di kisaran 0,1 ~ 100kΩ;pilihan apa pun di antara mereka;mudah diproses menjadi bentuk Kompleks, produksi massal;stabilitas yang baik, kapasitas kelebihan yang kuat.
Aplikasi:
Dapat dipasang ke sirkuit daya:
• Catu daya dan inverter
• Catu Daya Tak Terputus
• Lampu hemat energi
• Ballast Elektronik
• Perlindungan Filamen dari berbagai jenis lampu
• Beberapa jenis pemanas
• Untuk rangkaian daya yang lebih tinggi, tanyakan tentang MF73
dan penekan lonjakan seri MF74.
| model | Dinilai daya nol | Maks. mantap Kondisi saat ini (A) | Sisa Perlawanan (Ω) | B25/85 (K) | Waktu termal Konstanta | Menghilangnya |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Spesifikasi teknis
Diameter tubuh Φ40mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diameter tubuh Φ45mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diameter tubuh Φ50mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proses Produk
