Detail produk:
|
| Nama: | Termistor NTC Gunung Permukaan | Aplikasi: | Keandalan Tinggi |
|---|---|---|---|
| ODM-OEM: | Ya | Suhu Operasional: | -40 ℃ ~ 200 ℃ |
| Sampel: | Tersedia | Teknologi: | Komposisi Karbon |
| Jenis Paket: | Melalui Lubang | Media Tersedia: | lembar data, Foto |
| Menyoroti: | 25D15 SMD Termistor NTC,Termistor SMD NTC Ukuran Kecil,Termistor SMD NTC |
||

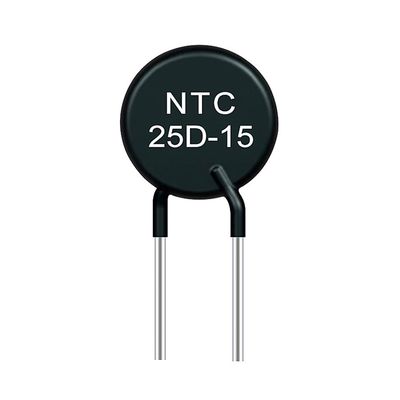

Umur Panjang Dan Keandalan Tinggi 25D15 NTC Thermal Resistor Kemampuan Yang Kuat Untuk Menekan Lonjakan Arus
Keuntungan utama
1. Ukuran kecil, tanpa petunjuk, kecepatan respons cepat, ruang kecil yang ditempati oleh peralatan elektronik,
2. Menggunakan proses pelapisan listrik tiga lapis, ia memiliki daya solder dan ketahanan solder yang sangat baik, cocok untuk penyolderan gelombang dan penyolderan reflow, dan cocok untuk pemasangan permukaan berkecepatan tinggi dan kepadatan tinggi.
Aplikasi:
Dapat dipasang ke sirkuit daya:
• Catu daya dan inverter
• Catu Daya Tak Terputus
• Lampu hemat energi
• Ballast Elektronik
• Perlindungan Filamen dari berbagai jenis lampu
• Beberapa jenis pemanas
• Untuk rangkaian daya yang lebih tinggi, tanyakan tentang MF73
dan penekan lonjakan seri MF74.
| model | Dinilai daya nol | Maks. mantap Kondisi saat ini (A) | Sisa Perlawanan (Ω) | B25/85 (K) | Waktu termal Konstanta | Menghilangnya |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Spesifikasi teknis
Diameter tubuh Φ40mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diameter tubuh Φ45mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diameter tubuh Φ50mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proses Produk
Tindakan pencegahan untuk penggunaan termistor NTC
1. Perhatikan suhu kerja termistor NTC.
Jangan gunakan termistor NTC di luar kisaran suhu pengoperasian.Suhu pengoperasian seri φ5, φ7, φ9, φ11 adalah -40~+150°C;suhu operasi seri φ13, φ15, φ20 adalah -40~+200°C.
2. Harap perhatikan untuk menggunakan termistor NTC di bawah kondisi daya pengenal.
Nilai daya maksimum dari setiap spesifikasi adalah: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. Tindakan pencegahan untuk digunakan di lingkungan dengan suhu tinggi dan kelembaban tinggi.
Jika termistor perlu digunakan di lingkungan bersuhu tinggi dan berkelembaban tinggi, gunakan termistor tipe selubung, dan gunakan selubung pelindung untuk memaparkan bagian yang tertutup ke lingkungan (air, kelembapan), dan bagian bukaan dari selubung tidak akan langsung bersentuhan dengan air dan uap.
4. Tidak dapat digunakan di lingkungan gas dan cair yang berbahaya.
Jangan gunakan di lingkungan gas korosif atau lingkungan yang akan terpapar elektrolit, air garam, asam, alkali, atau pelarut organik.
5. Lindungi kabel.
Jangan meregangkan dan membengkokkan kawat secara berlebihan, dan jangan memberikan getaran, guncangan, dan tekanan yang berlebihan.
6. Jauhkan dari pemanasan komponen elektronik.
Hindari memasang komponen elektronik yang rawan panas di sekitar thermistor NTC tipe power.Disarankan untuk menggunakan produk dengan lead yang lebih tinggi di bagian atas kaki yang bengkok.
