Detail produk:
|
| Aplikasi: | Kecepatan Respon Cepat | ODM-OEM: | Ya |
|---|---|---|---|
| Suhu Operasional: | -40 ℃ ~ 200 ℃ | menyesuaikan: | menyediakan layanan sampel |
| Sampel: | Tersedia | Teknologi: | Komposisi Karbon |
| Jenis Paket: | Melalui Lubang | Jenis Pemasok: | Pabrikan asli, ODM |
| Menyoroti: | Resistor Termal NTC 20D15,Resistor Termal OEM NTC,Termistor Suhu Negatif |
||

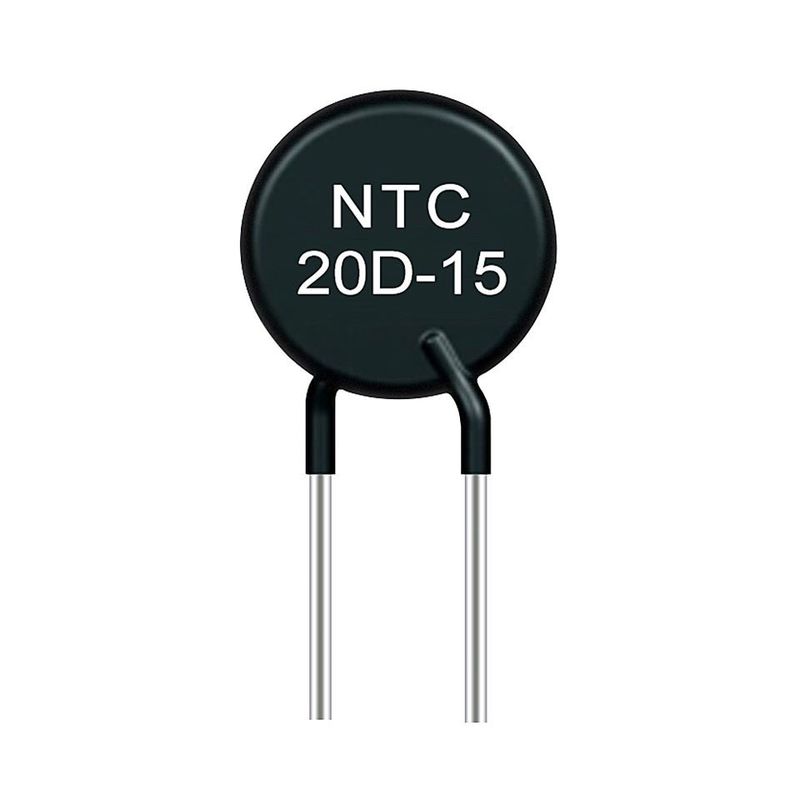

Kecepatan Respon Cepat Resistor Termal NTC 20D15 Memiliki Kemampuan Solder Yang Sangat Baik Dan Ketahanan Solder
NTC adalah singkatan dari Negative Temperature Coefficient, yang berarti koefisien suhu negatif, dan umumnya mengacu pada bahan atau komponen semikonduktor dengan koefisien suhu negatif yang besar.Yang disebut termistor NTC adalah termistor koefisien suhu negatif.Itu terbuat dari oksida logam seperti mangan, kobalt, nikel dan tembaga sebagai bahan utama, dan diproduksi oleh teknologi keramik.Bahan oksida logam ini semuanya memiliki sifat semikonduktor, karena sangat mirip dengan bahan semikonduktor seperti germanium dan silikon dalam hal konduktivitas.Ketika suhu rendah, jumlah pembawa (elektron dan lubang) dalam bahan oksida ini kecil, sehingga nilai resistansinya tinggi;dengan meningkatnya suhu, jumlah pembawa meningkat, sehingga nilai resistansi menurun.Kisaran variasi termistor NTC pada suhu kamar adalah 100~1.000.000 ohm, dan koefisien temperatur adalah -2%~-6,5%.Termistor NTC dapat digunakan secara luas dalam pengukuran suhu, kontrol suhu, kompensasi suhu, dll.
Penggunaan termistor NTC:
1. Kompensasi suhu transistor, IC, dan osilator kristal pada peralatan komunikasi seluler
2. Penginderaan suhu baterai yang dapat diisi ulang
3. Kompensasi suhu LCD
4. Kompensasi suhu dan penginderaan peralatan audio mobil (CD, MD, tuner)
5. Kompensasi suhu berbagai sirkuit
6. Menekan lonjakan arus dalam switching catu daya dan rangkaian catu daya
| model | Dinilai daya nol | Maks. mantap Kondisi saat ini (A) | Sisa Perlawanan (Ω) | B25/85 (K) | Waktu termal Konstanta | Menghilangnya |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Spesifikasi teknis
Diameter tubuh Φ40mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diameter tubuh Φ45mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diameter tubuh Φ50mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proses Produk
