Detail produk:
|
| Aplikasi: | Menekan lonjakan arus dalam switching catu daya dan rangkaian catu daya | ODM-OEM: | Ya |
|---|---|---|---|
| Suhu Operasional: | -40 ℃ ~ 200 ℃ | menyesuaikan: | menyediakan layanan sampel |
| Sampel: | Tersedia | Teknologi: | Komposisi Karbon |
| Jenis Paket: | Melalui Lubang | Media Tersedia: | lembar data, Foto |
| Menyoroti: | Resistor Termal NTC ODM,Resistor Termal NTC 10D15,NTC 10D15 |
||

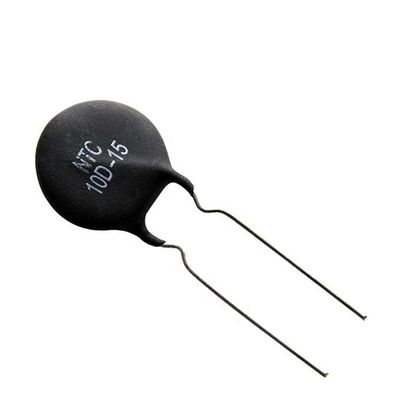

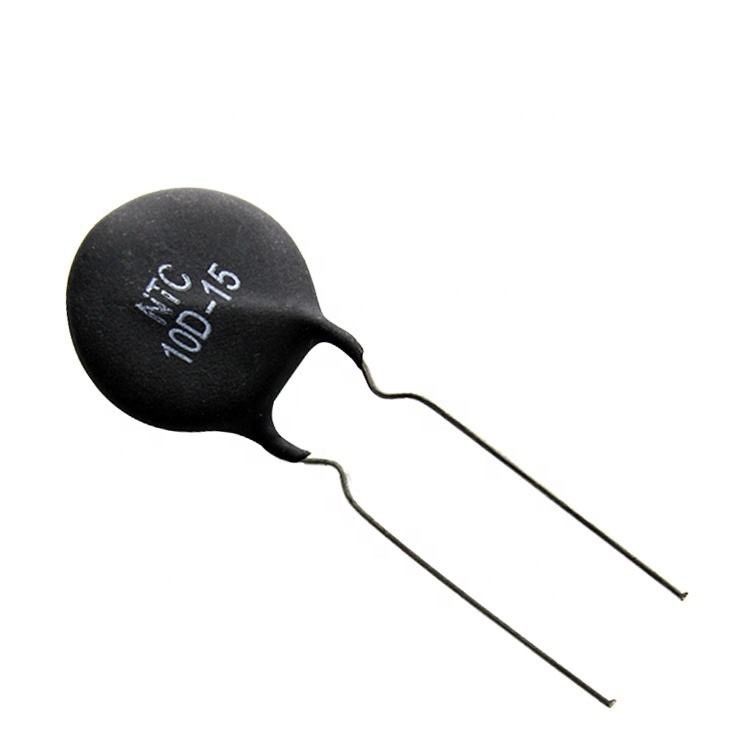

Respon Cepat Resistor Termal 10D15 NTC Kemampuan Yang Kuat Untuk Menekan Arus Lonjakan
Keuntungan utama
Fitur utama dari termistor adalah sensitivitasnya yang tinggi.Koefisien suhu ketahanannya adalah 10-100 kali lipat dari logam.Itu dapat mendeteksi perubahan suhu 10-6 ° C;kisaran suhu kerja lebar, perangkat suhu normal cocok untuk -55°C ~ 315°C, perangkat suhu tinggi cocok untuk suhu di atas 315°C (sebelum 2000°C), dan perangkat suhu rendah cocok untuk - 273°C ~ 55°C;ukuran kecil, dapat mengukur suhu rongga, rongga dan pembuluh darah dalam tubuh manusia, yang tidak dapat diukur dengan termometer lainnya;mudah digunakan, nilai resistansi berada di kisaran 0,1 ~ 100kΩ;pilihan apa pun di antara mereka;mudah diproses menjadi bentuk Kompleks, produksi massal;stabilitas yang baik, kapasitas kelebihan yang kuat.
Aplikasi:
Dapat dipasang ke sirkuit daya:
• Catu daya dan inverter
• Catu Daya Tak Terputus
• Lampu hemat energi
• Ballast Elektronik
• Perlindungan Filamen dari berbagai jenis lampu
• Beberapa jenis pemanas
• Untuk rangkaian daya yang lebih tinggi, tanyakan tentang MF73
dan penekan lonjakan seri MF74.
| model | Dinilai daya nol | Maks. mantap Kondisi saat ini (A) | Sisa Perlawanan (Ω) | B25/85 (K) | Waktu termal Konstanta | Menghilangnya |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Spesifikasi teknis
Diameter tubuh Φ40mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diameter tubuh Φ45mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diameter tubuh Φ50mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proses Produk
Tindakan pencegahan untuk penggunaan termistor NTC
1. Perhatikan suhu kerja termistor NTC.
Jangan gunakan termistor NTC di luar kisaran suhu pengoperasian.Suhu pengoperasian seri φ5, φ7, φ9, φ11 adalah -40~+150°C;suhu operasi seri φ13, φ15, φ20 adalah -40~+200°C.
2. Harap perhatikan untuk menggunakan termistor NTC di bawah kondisi daya pengenal.
Nilai daya maksimum dari setiap spesifikasi adalah: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. Tindakan pencegahan untuk digunakan di lingkungan dengan suhu tinggi dan kelembaban tinggi.
Jika termistor perlu digunakan di lingkungan bersuhu tinggi dan berkelembaban tinggi, gunakan termistor tipe selubung, dan gunakan selubung pelindung untuk memaparkan bagian yang tertutup ke lingkungan (air, kelembapan), dan bagian bukaan dari selubung tidak akan langsung bersentuhan dengan air dan uap.
4. Tidak dapat digunakan di lingkungan gas dan cair yang berbahaya.
Jangan gunakan di lingkungan gas korosif atau lingkungan yang akan terpapar elektrolit, air garam, asam, alkali, atau pelarut organik.
