Detail produk:
|
| Aplikasi: | Kompensasi suhu dari berbagai sirkuit | ODM-OEM: | Ya |
|---|---|---|---|
| Suhu Operasional: | -40 ℃ ~ 200 ℃ | menyesuaikan: | menyediakan layanan sampel |
| Sampel: | Tersedia | Teknologi: | Komposisi Keramik |
| Jenis Paket: | Melalui Lubang | Kata kunci: | Resistor Termal NTC |
| Menyoroti: | Resistor Termal NTC 5D15,Resistor Termal NTC Respon Cepat,Termistor 5D15 |
||

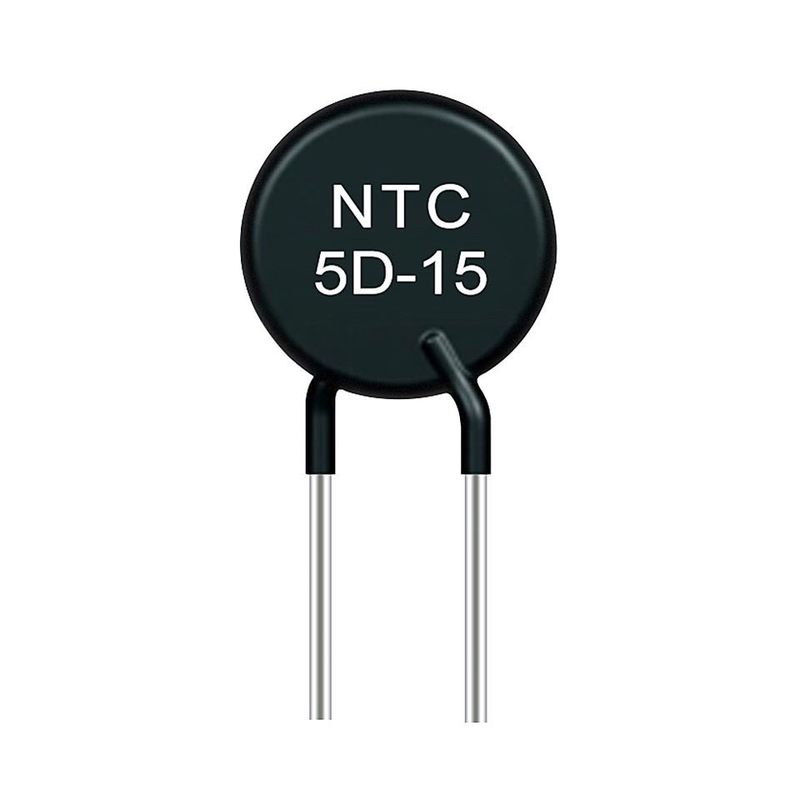

Respon Cepat Resistor Termal 5D15 NTC Kisaran Suhu Pengoperasian yang Luas
Sederhananya, termistor NTC mengacu pada termistor koefisien suhu negatif, yang merupakan sejenis resistansi sensor yang nilai resistansinya menurun dengan kenaikan suhu.Itu terbuat dari oksida logam seperti mangan, kobalt, nikel dan tembaga sebagai bahan utama, dan diproduksi oleh teknologi keramik.Bahan oksida logam ini semuanya memiliki sifat semikonduktor, karena sangat mirip dengan bahan semikonduktor seperti germanium dan silikon dalam hal konduktivitas.Berikut ini terutama memperkenalkan metode penggunaan dan penerapan termistor ntc di sirkuit.
Aplikasi yang Direkomendasikan
Semua jenis catu daya, catu daya UPS, catu daya switching
Pengisi daya EV, tumpukan pengisi daya
Pengarah motor, driver motor server superpower, pengontrol logika
Tukang las listrik plasma daya tinggi, mesin pemotong, lampu penerangan daya super
Peralatan resonansi magnetik nuklir, penguat daya audio daya super, transformator lingkaran daya tinggi
Susunan panel surya dengan inverter daya berkapasitas tinggi
Kemudian robot industri digerakkan oleh catu daya bertegangan tinggi, kabinet listrik cerdas dengan tegangan lebih rendah
| model |
Dinilai daya nol |
Maks. mantap Kondisi saat ini (A) |
Sisa Perlawanan (Ω) |
B25/85 (K) |
Waktu termal Konstanta |
Menghilangnya |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Spesifikasi teknis
Diameter tubuh Φ40mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diameter tubuh Φ45mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diameter tubuh Φ50mm
| P/N | R25±20%(Ω) | Indeks sensitif termal B±10%(K) | Max kondisi stabil Imax saat ini (A) | Kira-kira R Max saat ini Rmax(Ω) | Disipasi daya maks Pmax(W) | Konstanta waktu termal (mW/C) | Konstanta waktu termal (s) | Kapasitansi impuls maks (uF) 240VAC |
| MF73-0,2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proses Produk
