Detail produk:
|
| Fetura: | Konstruksi Non-Induksi | Kapasitansi:: | 0,68uf |
|---|---|---|---|
| Nilai Tegangan:: | 250-310V | Bahan: | Film Polypropylene Metalisasi |
| Aplikasi: | Tujuan umum | Kata kunci: | Kapasitor Keselamatan X2 |
| Menyoroti: | Kapasitor 684k 0,68 UF,Kapasitor 0 |
||

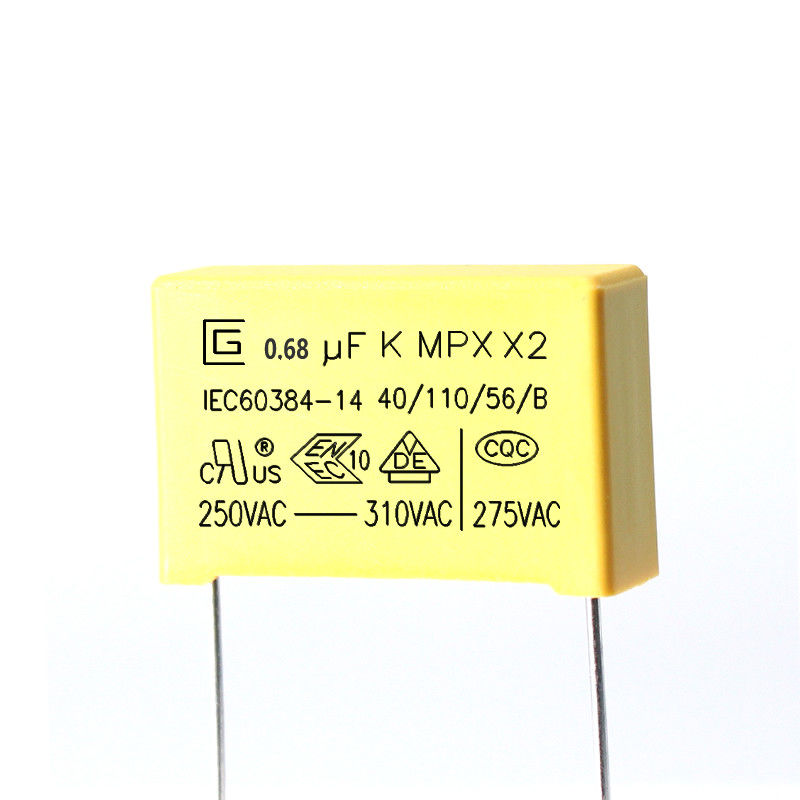

Konstruksi Non-Induksi 0,68uf 684K 275VAC X2 Kapasitor Keselamatan Umur Panjang Karena Efek Penyembuhan Sendiri
Kapasitor Keselamatan X2.pdf
Karakteristik Kapasitor Pengaman X2
Konstruksi non-induktif dengan film polypropylene metalisasi.
Ketahanan kelembaban yang sangat baik.
penyembuhan diri sendiri.
Sifat tahan api yang sangat baik.
Mampu menahan guncangan tegangan lebih.
Penggunaan kapasitor pengaman X2.
Menekan interferensi elektromagnetik.
Lompat garis.
Sangat cocok untuk step-down resistansi-kapasitansi dari ammeter, driver LED, pengontrol, dll. Secara seri di sirkuit.
Pengenalan Produk
MPX dilapisi dengan dielektrik film polipropilen metalisasi, konstruksi non-induktif, timah kawat tembaga kaleng, dan lapisan resin epoksi tahan api.Mereka memiliki fitur penyembuhan diri yang sangat baik dan penghambat api yang baik menurut UL 94-V0
Fitur
1 Konstruksi non-induksi
2 Tahan kelembaban tinggi
3 Properti penyembuhan diri
4 Jenis tahan api (sesuai dengan UL 94V-0)
5 Kerugian yang sangat kecil
Konstruksi dan bahan utama produk
Spesifikasi (IEC 60384-14)
| Item tes | Persyaratan kinerja | Kondisi tes |
| Kapasitansi | Dalam toleransi yang ditentukan | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Faktor Pembuangan | 0,001 (0,1%) Maks. | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Bukti tegangan | Tidak akan ada kelainan | Antara terminal 4.3UR (Vdc) Uji 60 detik. |
| Antara terminal dan enklosur UR×200％+1500Vac, 60dtk. | ||
| Resistansi isolasi | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 dtk | 100±15Vdc, 60dtk / 25℃ |
| Kekokohan pemutusan hubungan kerja | Tidak ada kerusakan kabel dan tidak ada kerusakan kapasitor |
Kekuatan Tegang Angkatan Beban Terminal : 1,0 Kg Waktu Tahan : 10 ± 1 detik |
|
Kekuatan Lentur Gaya Beban Terminal : 0,5 Kg Waktu Membungkuk : 4 x 90 ﾟ |
||
| Ketahanan terhadap panas solder |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal |
Suhu solder: 260 ± 5 ℃ Waktu solder: 5±0,5 detik |
| Solderabilitas | 95% dari lapisan timah permukaan |
Suhu solder: 260 ± 5 ℃ Waktu solder: 2±0,5 detik |
| Perubahan suhu yang cepat | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat. |
Suhu kategori lebih rendah: -40 ℃ Suhu kategori atas: 110 ℃ Jumlah siklus: 5 Durasi t1 = 30 mnt |
| Getaran | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat |
Rentang frekuensi: 10 ~ 55Hz Kursus: X,Y,Z (sumbu) 2j / sumbu (total 6j) Amplitudo perpindahan: 0,75mm |
| Item tes | Persyaratan kinerja | Kondisi tes |
| Urutan iklim |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
Panas Kering Suhu Atas: 110 ℃ Durasi Lebih Rendah: 16 Jam |
|
Dingin Suhu: -40 ℃ Durasi: 2 jam |
||
| Kondisi Stabil Panas Lembab |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
+40°C dan 93% RH, 56 hari |
| Mengisi dan melepaskan |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
Tegangan uji : √2 x URVAC 50 Hz Pengisian dan pengosongan: 0,5 detik/waktu Diulangi selama 10.000 siklus |
| Ketahanan |
(1) Penampilan : Tidak Terlihat Kerusakan (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
1,25 x UR VAC 50 Hz, setiap jam sekali tingkatkan menjadi 1.000VAC selama 0,1 detik, 1.000 jam pada suhu pengenal atas |
Kondisi penyimpanan
1 t harus dicatat bahwa daya solder terminal dapat memburuk bila disimpan hampir di atmosfer untuk waktu yang lama
2 Seharusnya tidak terletak di suhu yang sangat tinggi dan kelembaban tinggi, itu harus tunduk pada kondisi berikut (tetap dalam paket asli)
Suhu: 35 MAX Kelembaban relatif: 60% MAX
3 Masa penyimpanan: Kehilangan: maks 12 bulan (dari tanggal pembuatan yang ditandai pada label di tas paket)
Persyaratan lingkungan
1 Kepatuhan terhadap persyaratan RoHS.
2 Kepatuhan terhadap persyaratan REACH.
3 Tanpa Halogen (sesuai kebutuhan).
4 Silakan lihat lampiran 2 untuk laporan pengujian Rohs dan Reach oleh pihak ketiga
