| Fetura: | Tahan Kelembaban Tinggi | Kapasitansi:: | 0,22uf |
|---|---|---|---|
| Nilai Tegangan:: | 250-310V | Suhu Operasional: | -40℃～+110℃ |
| Aplikasi:: | Sumber Daya listrik | Media Tersedia: | lembar data, Foto |
| Menyoroti: | Kapasitor 224k,Kapasitor 0 |
||

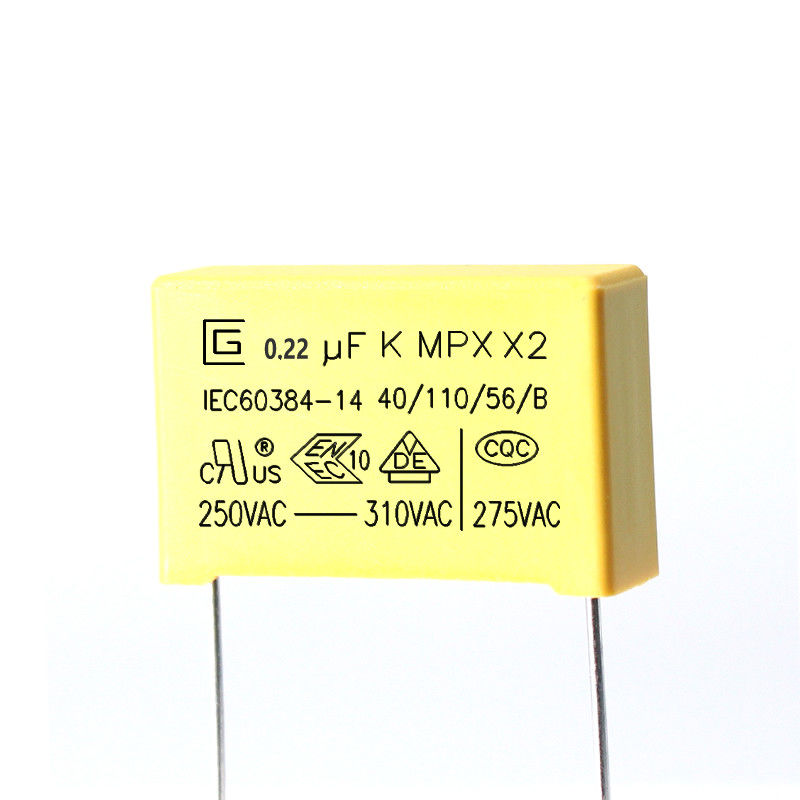

Flame Retardant Type 0.22uf 224K 275VAC X2 Safety Capacitor Tahan Kelembaban Tinggi
Standar referensi
GB-T2693-2001(IDT IEC 60384-1-2008)Kapasitor tetap untuk digunakan dalam peralatan elektronik –Bagian 1: Spesifikasi umum
GB-T14472-1988 Kapasitor tetap untuk digunakan dalam peralatan elektronik –Bagian 16: Spesifikasi bagian: Kapasitor DC film polypropylene metalisasi tetap
IEC-60384-14-2005 Kapasitor tetap untuk digunakan dalam peralatan elektronik –Bagian 16: Spesifikasi bagian: Kapasitor DC film polipropilen metalisasi tetap
GB-T 2828.1-2003 Prosedur pengambilan sampel untuk pemeriksaan berdasarkan atribut—Bagian 1: Skema pengambilan sampel yang diindeks oleh batas kualitas penerimaan (AQL) untuk pemeriksaan lot demi lot (ISO 2859-1:1999, IDT)
Menandai
1.Logo CIGU:
2. Kapasitansi :( 104K ,0,1μF)
3. Toleransi Kapasitansi: (K) ± 10%
4. Nilai Tegangan: 250.275.300.305.310VAC 5. Kelas Produk: X2
6. Jenis produk: MPX
7. Kategori Iklim: 40/110/56
8. Kelas Mudah Terbakar Pasif:B
9. Tanda persetujuan China: CQC
10. Tanda persetujuan Jerman: VDE
11. Tanda persetujuan ENEC: ENEC
Pengenalan Produk
MPX dilapisi dengan dielektrik film polipropilen metalisasi, konstruksi non-induktif, timah kawat tembaga kaleng, dan lapisan resin epoksi tahan api.Mereka memiliki fitur penyembuhan diri yang sangat baik dan penghambat api yang baik menurut UL 94-V0
Ketik aplikasi
Produk Akan banyak digunakan untuk penekan Interferensi dan aplikasi kapasitor lintas lini.Cocok untuk digunakan dalam situasi di mana kegagalan kapasitor tidak akan menyebabkan bahaya sengatan listrik.
Fitur
1 Konstruksi non-induksi
2 Tahan kelembaban tinggi
3 Properti penyembuhan diri
4 Jenis tahan api (sesuai dengan UL 94V-0)
5 Kerugian yang sangat kecil
6 Karakteristik frekuensi dan suhu yang sangat baik
7 Resistansi isolasi tinggi
Spesifikasi (IEC 60384-14)
| Item tes | Persyaratan kinerja | Kondisi tes |
| Kapasitansi | Dalam toleransi yang ditentukan | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Faktor Pembuangan | 0,001 (0,1%) Maks. | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Bukti tegangan | Tidak akan ada kelainan | Antara terminal 4.3UR (Vdc) Uji 60 detik. |
| Antara terminal dan enklosur UR×200％+1500Vac, 60dtk. | ||
| Resistansi isolasi | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 dtk | 100±15Vdc, 60dtk / 25℃ |
| Kekokohan pemutusan hubungan kerja | Tidak ada kerusakan kabel dan tidak ada kerusakan kapasitor |
Kekuatan Tegang Angkatan Beban Terminal : 1,0 Kg Waktu Tahan : 10 ± 1 detik |
|
Kekuatan Lentur Gaya Beban Terminal : 0,5 Kg Waktu Membungkuk : 4 x 90 ﾟ |
||
| Ketahanan terhadap panas solder |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal |
Suhu solder: 260 ± 5 ℃ Waktu solder: 5±0,5 detik |
| Solderabilitas | 95% dari lapisan timah permukaan |
Suhu solder: 260 ± 5 ℃ Waktu solder: 2±0,5 detik |
| Perubahan suhu yang cepat | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat. |
Suhu kategori lebih rendah: -40 ℃ Suhu kategori atas: 110 ℃ Jumlah siklus: 5 Durasi t1 = 30 mnt |
| Getaran | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat |
Rentang frekuensi: 10 ~ 55Hz Kursus: X,Y,Z (sumbu) 2j / sumbu (total 6j) Amplitudo perpindahan: 0,75mm |
| Item tes | Persyaratan kinerja | Kondisi tes |
| Urutan iklim |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
Panas Kering Suhu Atas: 110 ℃ Durasi Lebih Rendah: 16 Jam |
|
Dingin Suhu: -40 ℃ Durasi: 2 jam |
||
| Kondisi Stabil Panas Lembab |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
+40°C dan 93% RH, 56 hari |
| Mengisi dan melepaskan |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
Tegangan uji : √2 x URVAC 50 Hz Pengisian dan pengosongan: 0,5 detik/waktu Diulangi selama 10.000 siklus |
| Ketahanan |
(1) Penampilan : Tidak Terlihat Kerusakan (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
1,25 x UR VAC 50 Hz, setiap jam sekali tingkatkan menjadi 1.000VAC selama 0,1 detik, 1.000 jam pada suhu pengenal atas |
Kondisi penyimpanan
1 t harus dicatat bahwa daya solder terminal dapat memburuk bila disimpan hampir di atmosfer untuk waktu yang lama
2 Seharusnya tidak terletak di suhu yang sangat tinggi dan kelembaban tinggi, itu harus tunduk pada kondisi berikut (tetap dalam paket asli)
Suhu: 35 MAX Kelembaban relatif: 60% MAX
3 Masa penyimpanan: Kehilangan: maks 12 bulan (dari tanggal pembuatan yang ditandai pada label di tas paket)
|
Barang |
Persyaratan karakteristik |
Metode & Kondisi pengujian |
||||||
|
Kategori Iklim |
40/110/56 |
|||||||
|
Kelas Mudah Terbakar Pasif |
B |
|||||||
|
Suhu Operasional |
-40~+110 |
|||||||
|
Rentang kapasitansi |
0,0022μF~2,2μF |
|||||||
|
Toleransi Kapasitansi |
±10%(K),±20%(M) |
1KHz ,1.0Vrms ,25 |
||||||
|
Nilai Tegangan |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
Faktor Pembuangan |
1KHz<0,10% |
IR≥6000s |
||||||
|
Ketahanan Isolasi |
C≤0,33μF |
C>0,33μF |
UR>100V ,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Menahan tegangan Antar Terminal |
Tidak ada kerusakan permanen atau flashover |
4.3UR(dc) 60s 25Potong Arus 10mA |
||||||
|
Menahan tegangan Antara Terminal dan Kasus |
Tidak ada kerusakan permanen atau flashover |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAKS.Waktu naik pulsa (dv/dt) |
Jarak timah |
|||||||
|
7,5mm 600V/μs |
10mm |
15mm |
22,5mm |
27,5mm |
37,5mm 100V/μs |
|||
Persyaratan lingkungan
1 Kepatuhan terhadap persyaratan RoHS.
2 Kepatuhan terhadap persyaratan REACH.
3 Tanpa Halogen (sesuai kebutuhan).
4 Silakan lihat lampiran 2 untuk laporan pengujian Rohs dan Reach oleh pihak ketiga
Kontrol kualitas
Struktur produk
