Detail produk:
|
| Fetura: | Kehilangan sangat rendah pada frekuensi tinggi, cocok untuk arus tinggi | Kapasitansi:: | 0,01uf |
|---|---|---|---|
| Nilai Tegangan:: | 250-310V | Suhu Operasional: | -40℃～+110℃ |
| Aplikasi:: | Peralatan rumah tangga, catu daya, ammeter | Toleransi Kapasitansi:: | ±10%(K) |
| Kemasan: | Penyegelan karton | ||
| Menyoroti: | Kapasitor 275VAC 0,01 UF,Kapasitor 103K |
||

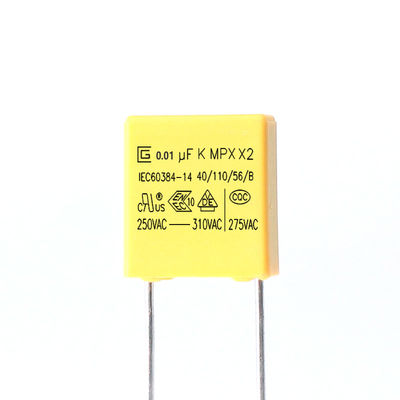

Self-Healing 0.01uf 103K 275VAC X2 Safety Capacitor Untuk Menekan Interferensi Elektromagnetik
Kapasitor Keselamatan X2.pdf
Kapasitor X --- kapasitor film polypropylene metalisasi;biasanya, kapasitor X sebagian besar terbuat dari kapasitor film poliester dengan resistansi arus riak yang relatif besar.Jenis kapasitor ini memiliki volume yang besar, tetapi memungkinkan arus yang besar untuk pengisian dan pengosongan sesaat, dan resistansi internalnya juga kecil.Kapasitor X mengadopsi kotak luar dan OPP tegangan tinggi bagian dalam (pemrosesan belitan bahan polypropylene metalisasi) dalam kemasan plastik.Bahan OPP tidak hanya memiliki kinerja kelistrikan yang lebih baik, tetapi juga dapat secara efektif mengurangi dampak pulsa frekuensi tinggi saat dihubungkan secara paralel dengan ujung input catu daya.Efek kekuatan.
Pengenalan Produk
MPX dilapisi dengan dielektrik film polipropilen metalisasi, konstruksi non-induktif, timah kawat tembaga kaleng, dan lapisan resin epoksi tahan api.Mereka memiliki fitur penyembuhan diri yang sangat baik dan penghambat api yang baik menurut UL 94-V0
Ketik aplikasi
Produk Akan banyak digunakan untuk penekan Interferensi dan aplikasi kapasitor lintas lini.Cocok untuk digunakan dalam situasi di mana kegagalan kapasitor tidak akan menyebabkan bahaya sengatan listrik.
Fitur
1 Konstruksi non-induksi
2 Tahan kelembaban tinggi
3 Properti penyembuhan diri
4 Jenis tahan api (sesuai dengan UL 94V-0)
5 Kerugian yang sangat kecil
6 Karakteristik frekuensi dan suhu yang sangat baik
7 Resistansi isolasi tinggi
Spesifikasi (IEC 60384-14)
| Item tes | Persyaratan kinerja | Kondisi tes |
| Kapasitansi | Dalam toleransi yang ditentukan | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Faktor Pembuangan | 0,001 (0,1%) Maks. | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Bukti tegangan | Tidak akan ada kelainan | Antara terminal 4.3UR (Vdc) Uji 60 detik. |
| Antara terminal dan enklosur UR×200％+1500Vac, 60dtk. | ||
| Resistansi isolasi | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 dtk | 100±15Vdc, 60dtk / 25℃ |
| Kekokohan pemutusan hubungan kerja | Tidak ada kerusakan kabel dan tidak ada kerusakan kapasitor |
Kekuatan Tegang Angkatan Beban Terminal : 1,0 Kg Waktu Tahan : 10 ± 1 detik |
|
Kekuatan Lentur Gaya Beban Terminal : 0,5 Kg Waktu Membungkuk : 4 x 90 ﾟ |
||
| Ketahanan terhadap panas solder |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal |
Suhu solder: 260 ± 5 ℃ Waktu solder: 5±0,5 detik |
| Solderabilitas | 95% dari lapisan timah permukaan |
Suhu solder: 260 ± 5 ℃ Waktu solder: 2±0,5 detik |
| Perubahan suhu yang cepat | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat. |
Suhu kategori lebih rendah: -40 ℃ Suhu kategori atas: 110 ℃ Jumlah siklus: 5 Durasi t1 = 30 mnt |
| Getaran | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat |
Rentang frekuensi: 10 ~ 55Hz Kursus: X,Y,Z (sumbu) 2j / sumbu (total 6j) Amplitudo perpindahan: 0,75mm |
| Item tes | Persyaratan kinerja | Kondisi tes |
| Urutan iklim |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
Panas Kering Suhu Atas: 110 ℃ Durasi Lebih Rendah: 16 Jam |
|
Dingin Suhu: -40 ℃ Durasi: 2 jam |
||
| Kondisi Stabil Panas Lembab |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
+40°C dan 93% RH, 56 hari |
| Mengisi dan melepaskan |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
Tegangan uji : √2 x URVAC 50 Hz Pengisian dan pengosongan: 0,5 detik/waktu Diulangi selama 10.000 siklus |
| Ketahanan |
(1) Penampilan : Tidak Terlihat Kerusakan (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
1,25 x UR VAC 50 Hz, setiap jam sekali tingkatkan menjadi 1.000VAC selama 0,1 detik, 1.000 jam pada suhu pengenal atas |
Kondisi penyimpanan
1 t harus dicatat bahwa daya solder terminal dapat memburuk bila disimpan hampir di atmosfer untuk waktu yang lama
2 Seharusnya tidak terletak di suhu yang sangat tinggi dan kelembaban tinggi, itu harus tunduk pada kondisi berikut (tetap dalam paket asli)
Suhu: 35 MAX Kelembaban relatif: 60% MAX
3 Masa penyimpanan: Kehilangan: maks 12 bulan (dari tanggal pembuatan yang ditandai pada label di tas paket)
Persyaratan lingkungan
1 Kepatuhan terhadap persyaratan RoHS.
2 Kepatuhan terhadap persyaratan REACH.
3 Tanpa Halogen (sesuai kebutuhan).
4 Silakan lihat lampiran 2 untuk laporan pengujian Rohs dan Reach oleh pihak ketiga
Kontrol kualitas
Struktur produk
