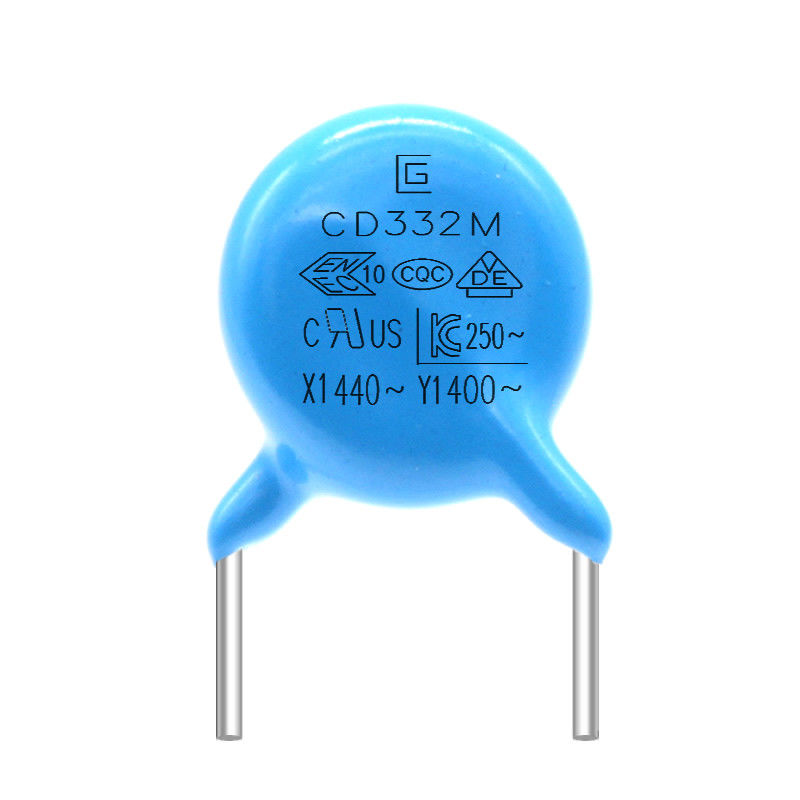

Stabilitas Tinggi 332M 400VAC Y1 Kapasitor Keselamatan Kehilangan Frekuensi Tinggi Kecil
Fitur dan aplikasi:
Itu dilapisi dengan resin epoksi tahan api, sesuai dengan standar UL94V-0
Kapasitor cakram keramik dirancang khusus untuk aplikasi AC dan memenuhi persyaratan keselamatan dari berbagai badan standar keselamatan
Kapasitor tipe DCF ideal untuk digunakan dalam supresi interferensi elektromagnetik dan koneksi ke suplai utama, bypass saluran, penggandengan antena, melintasi saluran dan aplikasi perlindungan ganda
Keuntungan
1. Kami memiliki semua model bahan, menghemat waktu Anda mencari benteng Dan merekomendasikan bahan untuk Anda jika Anda membutuhkannya.
2. Dengan kualitas produk yang sama, kami dapat memberikan Anda harga terbaikPertanyaan purna jual, kami akan memberikan layanan yang baik, seperti memperbarui status produk, dukungan teknis dll (online 24 jam)
3. Kami memiliki banyak stok, dan waktu pengiriman biasanya singkat.
Ada beberapa elemen variabel dalam rangkaian, seperti induktor, kapasitor, dll. Elemen variabel ini umumnya hanya dapat membawa atau mengurangi perubahan relatif (atau pengurangan) kuantitas sinusoidal dari frekuensi yang sesuai.Misalnya, saat sakelar dihidupkan, arus bolak-balik akan berubah berulang kali antara Y1 dan Y2, dan medan elektromagnetik yang dihasilkan saat ini (medan magnet yang mirip dengan cahaya yang dipancarkan oleh sumber cahaya) secara alami akan menghasilkan gaya antara kabel
Kapasitor Keselamatan Y1 .pdf
|
BARANG
|
SPESIFIKASI
|
METODE DAN KONDISI PENGUJIAN
|
|
Bersepeda Temp
|
Penampilan
|
Tidak ada cacat yang ditandai
|
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.
pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
| (MELANGKAH) |
1 |
2 |
3 |
4 |
| (SUHU.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (WAKTU) |
30±3 menit. |
3 menitmaks |
30±3 menit. |
3 menitmaks |
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1000MΩ min |
|
Kelembaban
(Di bawah
Stabil
Negara)
|
Penampilan
|
Tidak ditandai
cacat
|
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.
pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1500MΩ min |
|
Dielektrik
Kekuatan
|
Per Barang 8
|
|
Ujian Hidup
|
Penampilan
|
Tidak ditandai
cacat
|
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.
Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1500MΩ min |
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran |
Nilai Tegangan AC |
Karakteristik Suhu |
Nilai Kapasitansi |
Toleransi Kapasitansi |
Ukuran (mm) |
| D.maks |
T.maks |
P±0,8 |
d±0,05 |
| Q065B□□100K□ |
400Vac |
(B)
Y5P
±10
|
10pF |
K
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□150K□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□□220K□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□330K□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□470K□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□560K□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□620K□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□820K□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□□101K□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□221K□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□□331K□ |
330pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085B□□471K□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□□561K□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□□681K□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□□821K□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□□102K□ |
1000pF |
11.5 |
4.5 |
10 |
0,6 |
| Q065E□□471K□ |
(E)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□□561K□ |
560pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□□681K□ |
680pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□□821K□ |
820pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085E□□102K□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□□152M□ |
1500pF |
M
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□□222M□ |
2200pF |
10.5 |
4.5 |
10 |
0,65 |
| Q115E□□332M□ |
3300pF |
11.5 |
4.5 |
10 |
0,65 |
| Q065F□□102M□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□□152M□ |
1500pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085F□□222M□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□□332M□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□□472M□ |
4700pF |
11.5 |
4.5 |
10 |
0,65 |
Spesifikasi dan Metode Uji
|
BARANG
|
SPESIFIKASI
|
METODE DAN KONDISI PENGUJIAN
|
|
Suhu PenyimpananJangkauan
|
-40 ℃ ~ + 125 ℃ |
|
|
Suhu OperasiJangkauan
|
-25 ℃ ~ + 125 ℃ |
|
|
Penampilan dan
Dimensi
|
Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.
|
Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper
|
|
Tanda
|
Harus dibedakan dengan mudah.
|
Diawasi pada pandangan
|
|
Kapasitansi
|
Dalam ditentukan
toleransi
|
Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz
|
|
Faktor Pembuangan
|
B,E:maks 2,5%.
F:3,5% maks
|
Kondisi yang sama seperti kapasitansi
|
|
Ketahanan Isolasi
|
10.000MΩ
10.000MΩmin
|
Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.
|
|
Kekuatan Dielektrik
|
Di antara
Kabel utama
|
Tidak ada kegagalan.
|
Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)
|
|
Tubuh
Isolasi
|
Tidak ada kegagalan.
|
Terminal kapasitor harus
![]() terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)
|
|
Suhu
Ciri
|
B:-10~+10%
E:-56~+22%
F:-80~+30%
|
Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
| (Melangkah) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
