Paket Low Loss Y1 Safety Capacitor 470K 400VAC Flame Retardant Epoxy Resin

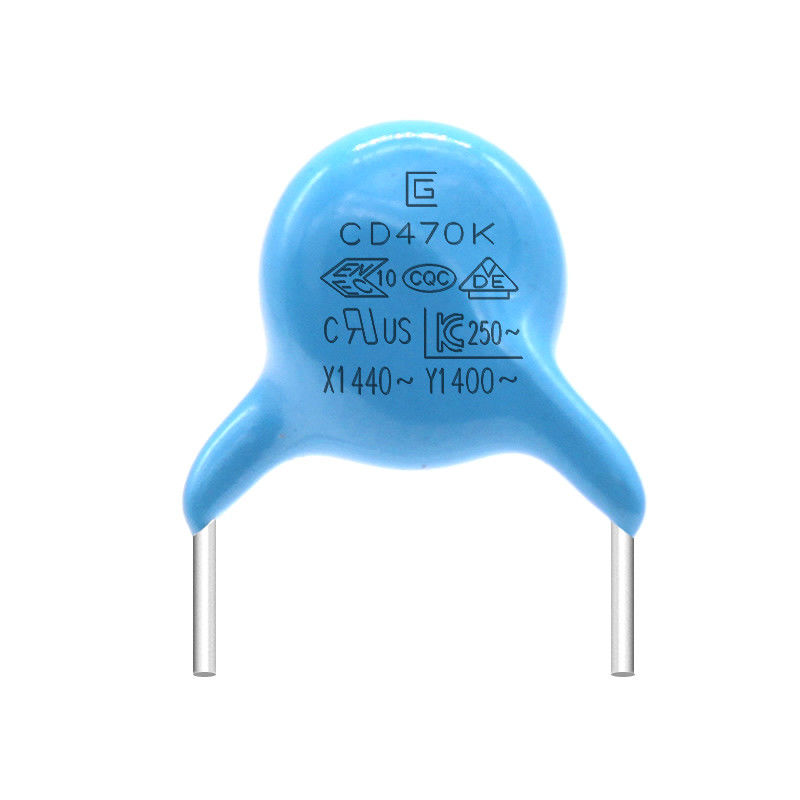

Gambar besar : Paket Low Loss Y1 Safety Capacitor 470K 400VAC Flame Retardant Epoxy Resin

Detail produk:

Tempat asal:	Dong Guan Cina
Nama merek:	SG
Sertifikasi:	VDE，CQC
Nomor model:	Y5P-470K-400VAC

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10.000 Potongan
Harga:	Discuss
Kemasan rincian:	ukuran: 45cm * 31cm * 34cm, kotak dalam: 29.2cm * 21cm * 31.3cm, karton di dalam dua kotak dalam
Waktu pengiriman:	15-21 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100000000 Potongan

Kontak

Paket Low Loss Y1 Safety Capacitor 470K 400VAC Flame Retardant Epoxy Resin

Deskripsi

Storage Temp. Suhu Penyimpanan Range Jangkauan:	-40 ℃ ~ + 125 ℃	Operating Temp. Suhu Operasi Range Jangkauan:	-25 ℃ ~ + 125 ℃
Bahan Utama:	lembaran data	Fitur:	Ideal untuk aplikasi lintas lini
Sesuaikan::	Ya, berikan layanan sampel	Jenis Paket:	Melalui Lubang
Aplikasi:	Tujuan umum	Jenis:	Kapasitor Keselamatan Y1
Menyoroti:	Kapasitor Keselamatan Y1 Rugi Rendah , Kapasitor Keselamatan Y1 470K , Kapasitor 470K

Paket Low Loss 470K 400VAC Y1 Safety Capacitor Resin Epoksi Tahan Api

Kapasitor Keselamatan Y1 .pdf

Kapasitor Y1 adalah kapasitor pengaman, dan kapasitor semacam itu tidak akan menyebabkan sengatan listrik setelah kapasitor gagal, dan tidak akan membahayakan keselamatan pribadi.Ini mencakup dua jenis kapasitor X dan kapasitor Y.Kapasitor X adalah kapasitor yang terhubung antara dua saluran saluran listrik (LN), dan kapasitor film logam umumnya digunakan;Kapasitor Y dihubungkan antara dua jalur kabel listrik dan kapasitansi ground (LE , NE), umumnya muncul berpasangan.Berdasarkan batasan arus bocor, nilai kapasitor Y tidak boleh terlalu besar.Umumnya, kapasitor X adalah level uF, dan kapasitor Y adalah level nF.Kapasitor X menekan interferensi mode diferensial, kapasitor Y menekan interferensi mode umum

Bagian bawah kapasitor Y dibagi menjadi Y1, Y2, Y3, dan Y4.Perbedaan utamanya adalah:

1. Resistansi tegangan tinggi Y1 lebih besar dari 8 kV,
2. Resistansi tegangan tinggi Y2 lebih besar dari 5 kV,
3. Y3 tahan tekanan tinggi n/a
4. Resistansi tegangan tinggi Y4 lebih besar dari 2,5 kV

Kapasitor Y1 dirancang khusus untuk peralatan listrik AC, memenuhi sejumlah standar sertifikasi keselamatan, dan cocok untuk sirkuit cross-line dan bypass.Dan cocok untuk sirkuit AC, ukurannya kompak, kinerja biaya tinggi, dan memenuhi standar keamanan sirkuit AC.Kapasitor X dan Y adalah kapasitor pengaman, kapasitor X berada di antara kabel aktif dan kabel netral, dan kapasitor Y berada di antara kabel aktif dan ground.Mereka digunakan dalam filter catu daya untuk memainkan peran penyaringan catu daya, dan masing-masing memfilter mode umum (kapasitor Y) dan mode diferensial (kapasitor X).

Fitur

1. Ukuran kecil.
2. Kapasitor AC yang telah lulus dan memenuhi sertifikasi keselamatan.
3. Kerugian frekuensi tinggi kecil, dan dapat menahan dampak lonjakan puncak AC.
4. Kemampuan over-current yang kuat, kapasitas kecil dan redaman kerugian.
5. Umur panjang.

Keuntungan

1. Kami memiliki semua model bahan, menghemat waktu Anda untuk mencarinya. Dan merekomendasikan bahan untuk Anda jika Anda membutuhkannya.
2. Dengan kualitas produk yang sama, kami dapat memberikan harga terbaik.Pertanyaan purna jual, kami akan memberikan layanan yang baik, seperti memperbarui status produk, dukungan teknis, dll. (online 24 jam)
3. Kami memiliki banyak stok, dan waktu pengiriman biasanya singkat.

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Bersepeda Temp

Penampilan

Tidak ada cacat yang ditandai

Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.

pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

(MELANGKAH)	1	2	3	4
(SUHU.)	-25±3℃	20±2℃	125±3℃	20±2℃
(WAKTU)	30±3 menit.	3 menitmaks	30±3 menit.	3 menitmaks

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1000MΩ min

Kelembaban

(Di bawah

Stabil

Negara)

Penampilan

Tidak ditandai

cacat

Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.

pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Dielektrik

Kekuatan

Per Barang 8

Ujian Hidup

Penampilan

Tidak ditandai

cacat

Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.

Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Tegangan Produk, Bahan, Tabel Referensi Ukuran

Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	Ukuran (mm)
Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7.5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11.5	4.5	10	0,6
Q065E□□471K□		(E) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7.5	4.5	10	0,6
Q075E□□681K□			680pF		7.5	4.5	10	0,6
Q075E□□821K□			820pF		7.5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10.5	4.5	10	0,65
Q115E□□332M□			3300pF		11.5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7.5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11.5	4.5	10	0,65

Paket Low Loss Y1 Safety Capacitor 470K 400VAC Flame Retardant Epoxy Resin 0
Spesifikasi dan Metode Uji

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Suhu PenyimpananJangkauan

-40 ℃ ~ + 125 ℃

Suhu OperasiJangkauan

-25 ℃ ~ + 125 ℃

Penampilan dan
Dimensi

Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.

Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper

Tanda

Harus dibedakan dengan mudah.

Diawasi pada pandangan

Kapasitansi

Dalam ditentukan
toleransi

Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz

Faktor Pembuangan

B,E:maks 2,5%.
F:3,5% maks

Kondisi yang sama seperti kapasitansi

Ketahanan Isolasi

10.000MΩ
10.000MΩmin

Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.

Kekuatan Dielektrik

Di antara
Kabel utama

Tidak ada kegagalan.

Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)

Tubuh
Isolasi

Tidak ada kegagalan.

Terminal kapasitor harus
terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)

Suhu
Ciri

B:-10~+10%
E:-56~+22%
F:-80~+30%

Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

(Melangkah)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Paket Low Loss Y1 Safety Capacitor 470K 400VAC Flame Retardant Epoxy Resin 1
Proses Produksi
