Detail produk:
|
| Storage Temp. Suhu Penyimpanan Range Jangkauan: | -40 ℃ ~ + 125 ℃ | Operating Temp. Suhu Operasi Range Jangkauan: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Bahan Utama: | Keramik | Fitur: | Ideal untuk aplikasi lintas lini |
| Sesuaikan:: | Ya, berikan layanan sampel | Jenis Paket: | Melalui Lubang |
| Aplikasi: | peralatan kantor, elektronik, AC / Motor | Ukuran: | Ukuran Kustom |
| Menyoroti: | Kapasitor Rugi Rendah VDE,Kapasitor 561K |
||

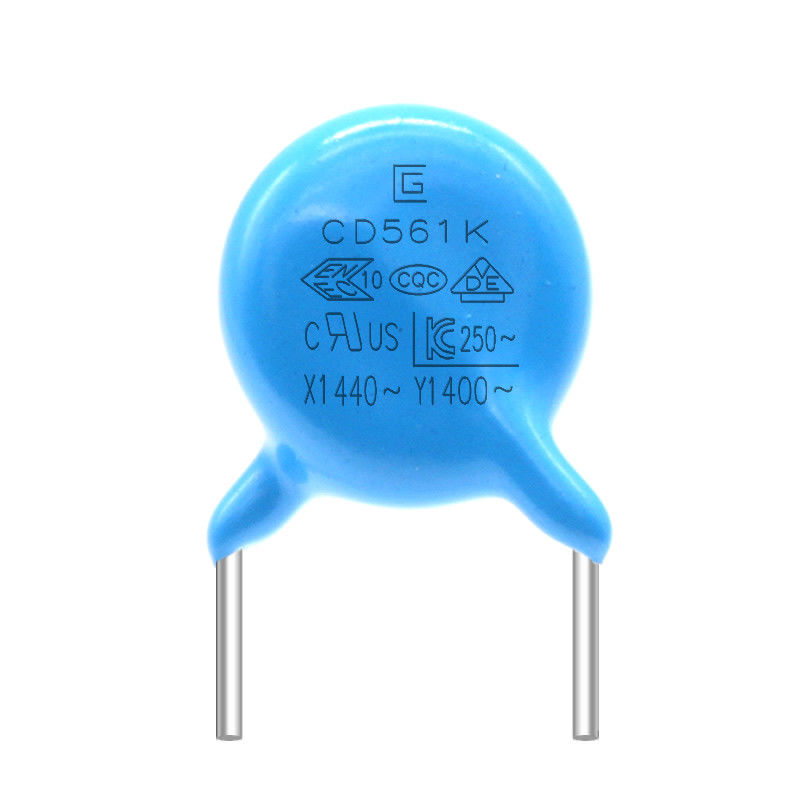

Low Loss 561K 400VAC Y1 Safety Capacitor Kapasitor AC Yang Telah Lulus Dan Memenuhi Keselamatan
Kapasitor Y1 adalah kapasitor pengaman, dan kapasitor semacam itu tidak akan menyebabkan sengatan listrik setelah kapasitor gagal, dan tidak akan membahayakan keselamatan pribadi.Ini mencakup dua jenis kapasitor X dan kapasitor Y.Kapasitor X adalah kapasitor yang terhubung antara dua saluran saluran listrik (LN), dan kapasitor film logam umumnya digunakan;Kapasitor Y dihubungkan antara dua jalur kabel listrik dan kapasitansi ground (LE , NE), umumnya muncul berpasangan.Berdasarkan batasan arus bocor, nilai kapasitor Y tidak boleh terlalu besar.Umumnya, kapasitor X adalah level uF, dan kapasitor Y adalah level nF.Kapasitor X menekan interferensi mode diferensial, dan kapasitor Y menekan interferensi mode umum.
Kapasitor Keselamatan Y1 .pdf
Fitur:
Kisaran suhu pengoperasian: -25 hingga +85 derajat selium.
Tegangan kerja: DC 1, 2,3, 6.3, 10 dan 15kV
Menahan tegangan: 1,5 kali tegangan kerja 1kV <=UR <=10kVUT = 1. 5UR+500V, UR <=10kV, UT = 1,5UR
Kapasitansi: diukur pada 20 +-2 derajat selium, dengan maksimum 5Vrms Kelas I 1+-0,2MHz dan kelas II 1+-0,2kHz
Toleransi kapasitansi: J: +-5%, K: +-10%, M: +-20% dan Z: +80%-20%
Dissipation factor (DF): kondisi yang sama dengan kapasitansiSL tgd <= 0.15%N3300 tgd <= 0.4%Y5P tgd <= 2.5%Z5U tgd <= 2.5%Z5V tgd <= 2.5%Bn tgd <= 0.5%Y5R tgd <= 0,35%
Resistansi isolasi (IR): dengan tegangan pengenal 500V uji 60 +-5 detikIR >= 10.000MQ
Karakteristik suhu: SLN3300, Y5P, Z5U, Z5V dan Y5R
Keuntungan
1. Kami memiliki semua model bahan, menghemat waktu Anda untuk mencarinya. Dan merekomendasikan bahan untuk Anda jika Anda membutuhkannya.
2. Dengan kualitas produk yang sama, kami dapat memberikan harga terbaik.Pertanyaan purna jual, kami akan memberikan layanan yang baik, seperti memperbarui status produk, dukungan teknis, dll. (online 24 jam)
3. Kami memiliki banyak stok, dan waktu pengiriman biasanya singkat.
Rentang aplikasi:
konversi frekuensi
pembagian frekuensi dan AC lainnya
sirkuit pulsa besar
terutama sirkuit pembagi frekuensi audio dengan persyaratan fidelitas tinggi
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
||||||||||||||||
|
Bersepeda Temp
|
Penampilan |
Tidak ada cacat yang ditandai |
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus. pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1000MΩ min | |||||||||||||||||
|
Kelembaban (Di bawah Stabil Negara) |
Penampilan |
Tidak ditandai cacat |
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH. pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
|
Dielektrik Kekuatan |
Per Barang 8 |
|||||||||||||||||
|
Ujian Hidup |
Penampilan |
Tidak ditandai cacat |
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃. Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran | Nilai Tegangan AC | Karakteristik Suhu | Nilai Kapasitansi | Toleransi Kapasitansi | Ukuran (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasi dan Metode Uji
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
|||||||||||||
|
Suhu PenyimpananJangkauan |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
Suhu OperasiJangkauan |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
Penampilan memiliki |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Suhu.20±2℃ |
|||||||||||||
|
Faktor Pembuangan |
B,E:maks 2,5%. |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proses Produksi
