Keramik 152M Y1 Safety Capacitor 400VAC Resistensi Dampak Tinggi

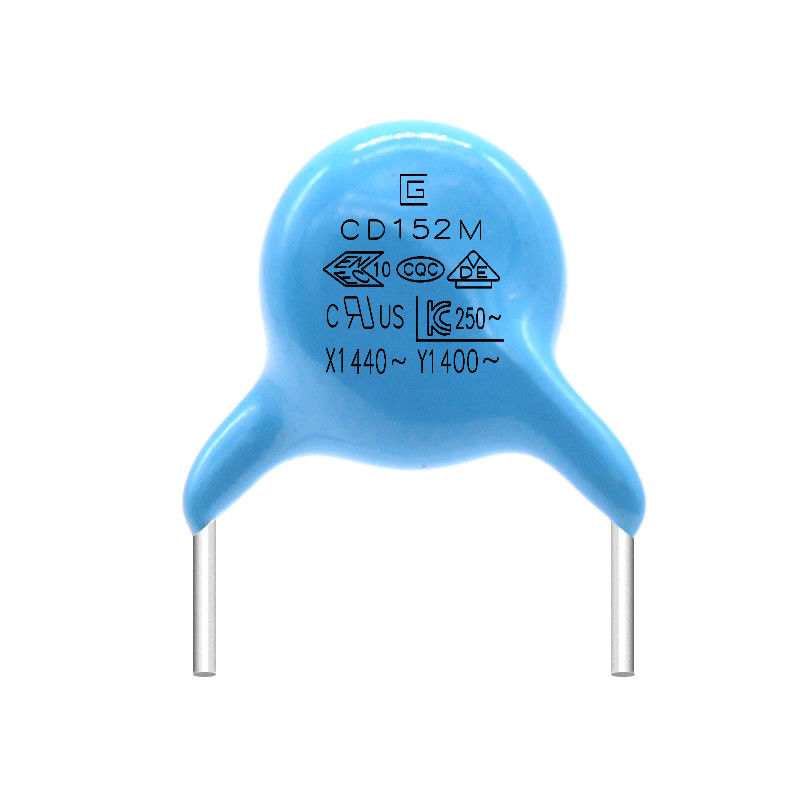

Gambar besar : Keramik 152M Y1 Safety Capacitor 400VAC Resistensi Dampak Tinggi

Detail produk:

Tempat asal:	Dong Guan Cina
Nama merek:	SG
Sertifikasi:	VDE , CQC
Nomor model:	Y5V-152M-400VAC

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10.000 Potongan
Harga:	Discuss
Kemasan rincian:	ukuran: 45cm * 31cm * 34cm, kotak dalam: 29.2cm * 21cm * 31.3cm, karton di dalam dua kotak dalam
Waktu pengiriman:	15-21 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100000000 Potongan

Kontak

Keramik 152M Y1 Safety Capacitor 400VAC Resistensi Dampak Tinggi

Deskripsi

Storage Temp. Suhu Penyimpanan Range Jangkauan:	-40 ℃ ~ + 125 ℃	Operating Temp. Suhu Operasi Range Jangkauan:	-25 ℃ ~ + 125 ℃
Bahan:	Keramik	menyesuaikan:	menyediakan layanan sampel
Fitur:	Ideal untuk aplikasi lintas lini	Kata kunci:	Kapasitor Keselamatan Y1
Jenis Paket:	Melalui Lubang	Aplikasi:	RF / Microwave, Tujuan Umum
Menyoroti:	Kapasitor Keselamatan 152M Y1 , Kapasitor Keselamatan CQC Y1 , Kapasitor Keramik Pengaman 400VAC

Ukuran Kecil Kinerja Isolasi Tinggi 152M 400VAC Y1 Safety Capacitor Resistensi Dampak Tinggi

Ada beberapa elemen variabel dalam rangkaian, seperti induktor, kapasitor, dll. Elemen variabel ini umumnya hanya dapat membawa atau mengurangi perubahan relatif (atau pengurangan) kuantitas sinusoidal dari frekuensi yang sesuai.Misalnya, saat sakelar dihidupkan, arus bolak-balik akan berubah berulang kali antara Y1 dan Y2, dan medan elektromagnetik yang dihasilkan saat ini (medan magnet yang mirip dengan cahaya yang dipancarkan oleh sumber cahaya) secara alami akan menghasilkan gaya antara kabel

Apa perbedaan antara kapasitor Y1 dan kapasitor Y2?

1. Tegangan tahan dan nada berbeda
Tegangan pengenal kapasitor Y1 adalah 400VAC dan tegangan tahan dapat mencapai 4000VAC
Tegangan pengenal kapasitor Y2 adalah 300VAC dan tegangan tahan dapat mencapai 2600VAC
Pitch konvensional kapasitor Y1 adalah 10mm
Pitch konvensional kapasitor Y2 adalah 7,5mm
2. Berbagai jenis isolasi
Kapasitor Y1 milik insulasi ganda atau insulasi diperkuat
Kapasitor Y2 milik isolasi dasar atau isolasi tambahan

Fitur

1. Ukuran kecil.
2. Kapasitor AC yang telah lulus dan memenuhi sertifikasi keselamatan.
3. Kerugian frekuensi tinggi kecil, dan dapat menahan dampak lonjakan puncak AC.
4. Kemampuan over-current yang kuat, kapasitas kecil dan redaman kerugian.
5. Umur panjang.
6. Tegangan pengenal Y1 adalah 400-500VAC, dan tegangan eksperimental adalah 4000VAC.
7. Kapasitor Y sering menggunakan keramik tegangan tinggi.
8. Y1 adalah kapasitor Y berinsulasi ganda, yang digunakan untuk menjembatani sisi primer dan sekunder.
9. Paket resin epoksi tahan api.
10. Kapasitor X dan kapasitor Y secara kolektif disebut sebagai kapasitor pengaman.Kapasitor pengaman digunakan pada kesempatan seperti itu, yaitu setelah kapasitor rusak, tidak akan menimbulkan sengatan listrik dan tidak akan membahayakan keselamatan pribadi.

Kapasitor Keselamatan Y1 .pdf

Bidang aplikasi kapasitor Y1:

Sangat ideal untuk digunakan dalam supresi interferensi elektromagnetik dan koneksi ke suplai utama, jalur By-pass, sambungan antena, melintasi jalur, aplikasi perlindungan ganda.

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Bersepeda Temp

Penampilan

Tidak ada cacat yang ditandai

Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.

pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

(MELANGKAH)	1	2	3	4
(SUHU.)	-25±3℃	20±2℃	125±3℃	20±2℃
(WAKTU)	30±3 menit.	3 menitmaks	30±3 menit.	3 menitmaks

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1000MΩ min

Kelembaban

(Di bawah

Stabil

Negara)

Penampilan

Tidak ditandai

cacat

Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.

pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Dielektrik

Kekuatan

Per Barang 8

Ujian Hidup

Penampilan

Tidak ditandai

cacat

Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.

Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Tegangan Produk, Bahan, Tabel Referensi Ukuran

Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	Ukuran (mm)
Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7.5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11.5	4.5	10	0,6
Q065E□□471K□		(E) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7.5	4.5	10	0,6
Q075E□□681K□			680pF		7.5	4.5	10	0,6
Q075E□□821K□			820pF		7.5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10.5	4.5	10	0,65
Q115E□□332M□			3300pF		11.5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7.5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11.5	4.5	10	0,65

Keramik 152M Y1 Safety Capacitor 400VAC Resistensi Dampak Tinggi 0
Spesifikasi dan Metode Uji

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Suhu PenyimpananJangkauan

-40 ℃ ~ + 125 ℃

Suhu OperasiJangkauan

-25 ℃ ~ + 125 ℃

Penampilan dan
Dimensi

Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.

Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper

Tanda

Harus dibedakan dengan mudah.

Diawasi pada pandangan

Kapasitansi

Dalam ditentukan
toleransi

Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz

Faktor Pembuangan

B,E:maks 2,5%.
F:3,5% maks

Kondisi yang sama seperti kapasitansi

Ketahanan Isolasi

10.000MΩ
10.000MΩmin

Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.

Kekuatan Dielektrik

Di antara
Kabel utama

Tidak ada kegagalan.

Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)

Tubuh
Isolasi

Tidak ada kegagalan.

Terminal kapasitor harus
terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)

Suhu
Ciri

B:-10~+10%
E:-56~+22%
F:-80~+30%

Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

(Melangkah)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Keramik 152M Y1 Safety Capacitor 400VAC Resistensi Dampak Tinggi 1
