Kapasitor Keselamatan 561K 400VAC Y1 untuk Peralatan Rumah Tangga Kecil

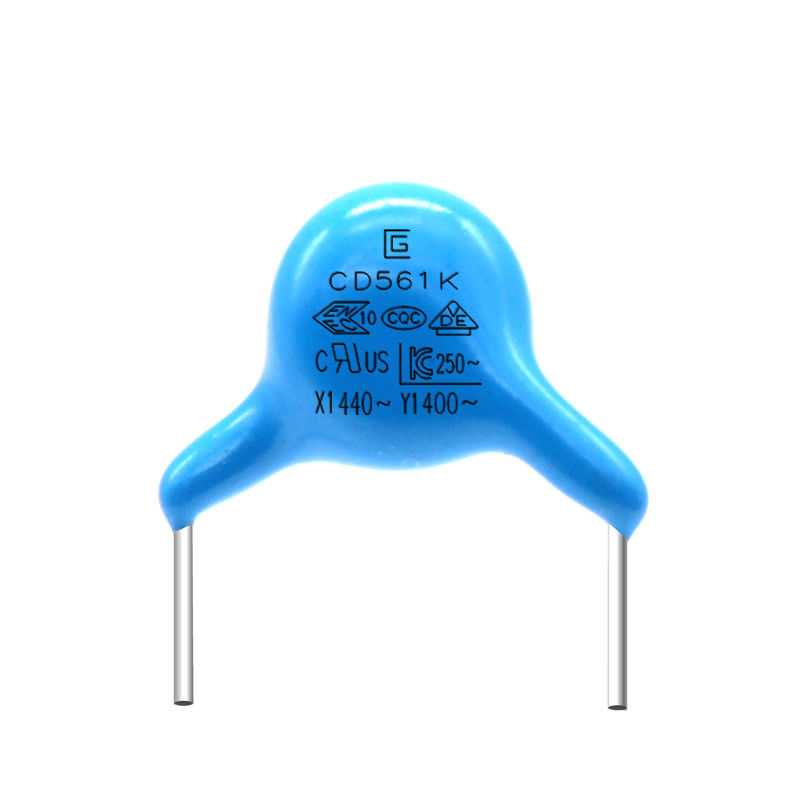

Gambar besar : Kapasitor Keselamatan 561K 400VAC Y1 untuk Peralatan Rumah Tangga Kecil

Detail produk:

Tempat asal:	Dong Guan Cina
Nama merek:	SG
Sertifikasi:	VDE，CQC
Nomor model:	Y5U-561K-400VAC

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10.000 Potongan
Harga:	Discuss
Kemasan rincian:	ukuran: 45cm * 31cm * 34cm, kotak dalam: 29.2cm * 21cm * 31.3cm, karton di dalam dua kotak dalam
Waktu pengiriman:	15-21 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100000000 Potongan

Kontak

Kapasitor Keselamatan 561K 400VAC Y1 untuk Peralatan Rumah Tangga Kecil

Deskripsi

Storage Temp. Suhu Penyimpanan Range Jangkauan:	-40 ℃ ~ + 125 ℃	Operating Temp. Suhu Operasi Range Jangkauan:	-25 ℃ ~ + 125 ℃
Sertifikat:	CQC,VDE,IEC,ENEC,RoHS	menyesuaikan:	Ya, berikan layanan sampel
Fitur:	Ukuran kecil	Aplikasi:	peralatan kantor, elektronik
Jenis Paket:	Melalui Lubang	Jenis:	Kapasitor Keselamatan Y1
Menyoroti:	Kapasitor Keselamatan VDE Y1 , Kapasitor Keselamatan Peralatan Rumah Tangga Y1 , Kapasitor 561K

Kapasitor Keselamatan Ukuran Kecil 561K 400VAC Y1 Banyak Digunakan Dalam Peralatan Rumah Tangga Kecil

Kapasitor Y1 adalah kapasitor yang terhubung melintasi dua kabel saluran listrik dan arde (LE, NE), biasanya berpasangan.Berdasarkan batasan arus bocor, nilai kapasitor Y tidak boleh terlalu besar.Umumnya, kapasitor X adalah level uF, dan kapasitor Y adalah level nF.Kapasitor X menekan interferensi mode diferensial, dan kapasitor Y1 menekan interferensi mode umum.

Keuntungan

1. Kami memiliki semua model bahan, menghemat waktu Anda mencari benteng Dan merekomendasikan bahan untuk Anda jika Anda membutuhkannya.
2. Dengan kualitas produk yang sama, kami dapat memberikan Anda harga terbaikPertanyaan purna jual, kami akan memberikan layanan yang baik, seperti memperbarui status produk, dukungan teknis dll (online 24 jam)
3. Kami memiliki banyak stok, dan waktu pengiriman biasanya singkat.

Kapasitor Keselamatan Y1 .pdf

Bidang aplikasi kapasitor Y1:

Banyak digunakan dalam peralatan rumah tangga kecil, produk listrik, motor elektromekanis, pencahayaan LED, pengisi daya, catu daya tak terputus, filter, penyearah elektronik, elektronik otomotif, keamanan dan industri lainnya.

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Bersepeda Temp

Penampilan

Tidak ada cacat yang ditandai

Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.

pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

(MELANGKAH)	1	2	3	4
(SUHU.)	-25±3℃	20±2℃	125±3℃	20±2℃
(WAKTU)	30±3 menit.	3 menitmaks	30±3 menit.	3 menitmaks

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1000MΩ min

Kelembaban

(Di bawah

Stabil

Negara)

Penampilan

Tidak ditandai

cacat

Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.

pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Dielektrik

Kekuatan

Per Barang 8

Ujian Hidup

Penampilan

Tidak ditandai

cacat

Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.

Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Tegangan Produk, Bahan, Tabel Referensi Ukuran

Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	Ukuran (mm)
Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7.5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11.5	4.5	10	0,6
Q065E□□471K□		(E) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7.5	4.5	10	0,6
Q075E□□681K□			680pF		7.5	4.5	10	0,6
Q075E□□821K□			820pF		7.5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10.5	4.5	10	0,65
Q115E□□332M□			3300pF		11.5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7.5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11.5	4.5	10	0,65

Kapasitor Keselamatan 561K 400VAC Y1 untuk Peralatan Rumah Tangga Kecil 0
Spesifikasi dan Metode Uji

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Suhu PenyimpananJangkauan

-40 ℃ ~ + 125 ℃

Suhu OperasiJangkauan

-25 ℃ ~ + 125 ℃

Penampilan dan
Dimensi

Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.

Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper

Tanda

Harus dibedakan dengan mudah.

Diawasi pada pandangan

Kapasitansi

Dalam ditentukan
toleransi

Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz

Faktor Pembuangan

B,E:maks 2,5%.
F:3,5% maks

Kondisi yang sama seperti kapasitansi

Ketahanan Isolasi

10.000MΩ
10.000MΩmin

Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.

Kekuatan Dielektrik

Di antara
Kabel utama

Tidak ada kegagalan.

Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)

Tubuh
Isolasi

Tidak ada kegagalan.

Terminal kapasitor harus
terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)

Suhu
Ciri

B:-10~+10%
E:-56~+22%
F:-80~+30%

Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

(Melangkah)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Kapasitor Keselamatan 561K 400VAC Y1 untuk Peralatan Rumah Tangga Kecil 1
Proses Produksi

Perbedaan Kapasitor X1, X2, Y1 dan Y2

Kapasitor adalah komponen elektronik pasif yang digunakan di banyak sirkuit untuk melakukan berbagai fungsi, mulai dari osilator hingga aplikasi catu daya.Salah satu penggunaan khusus kapasitor adalah dalam penyaringan saluran listrik di banyak peralatan dan perangkat elektronik.Kapasitor yang digunakan dalam aplikasi ini dikategorikan sebagai Kelas X atau Kelas Y, dan kemudian dinilai berdasarkan voltase yang diuji, seperti X1 atau Y2.Penunjukan kelas ini merujuk pada peringkat dan aplikasi keselamatan kapasitor.
