Detail produk:
|
| Storage Temp. Suhu Penyimpanan Range Jangkauan: | -40 ℃ ~ + 125 ℃ | Operating Temp. Suhu Operasi Range Jangkauan: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Bahan Utama: | Keramik | Jenis Pemasok: | Pabrikan asli |
| Fitur: | Ukuran kecil | Kemasan: | Pengepakan standar |
| Aplikasi: | Keamanan | Jenis: | Kapasitor Keselamatan Y1 |
| Menyoroti: | Kapasitor Keramik HV,Kapasitor 332M,Kapasitor 400V AC |
||

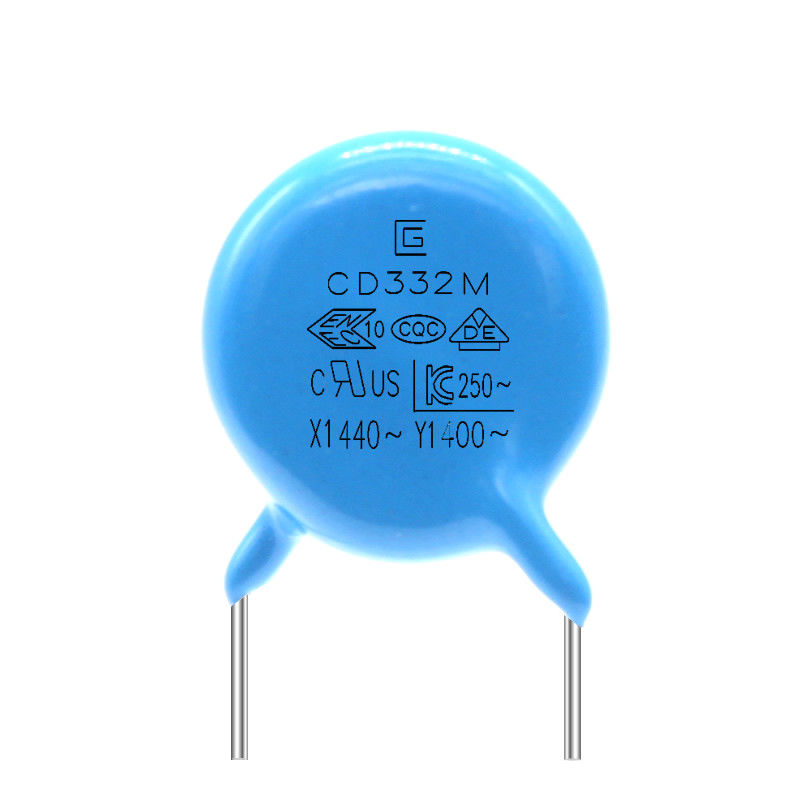

Rentang Suhu Operasi -25 ℃ ~ + 125 ℃ 332M 400VAC Y1 Safety Capacitor Umur Panjang
Kapasitor keselamatan Y1 adalah salah satu seri kapasitor Y dalam kapasitor pengaman.Sebagai bagian dari kapasitor pengaman, kapasitor pengaman Y1 juga merupakan undang-undang untuk melindungi keselamatan pengguna.Selain memenuhi tegangan ketahanan tegangan grid yang sesuai, kapasitor y juga memerlukan margin keamanan yang cukup dalam hal sifat listrik dan mekanik untuk menghindari kerusakan dan fenomena hubung singkat di bawah kondisi lingkungan yang sangat keras.Melindungi keselamatan pribadi sangat penting.
Keselamatan kapasitor Y1 adalah komponen elektronik yang terdiri dari dua konduktor yang mengapit isolator.Ini seperti sandwich.Keselamatan kapasitor Y1 memikul tanggung jawab yang berat, dan persyaratan untuk produk harus sangat tinggi.Pertama, harus mendapatkan sertifikasi dari lembaga pengujian keamanan.Contoh: CQC;VDE;UL;ENEC, KC, dll., penampilan kapasitor y1 sebagian besar berwarna biru, dan produk memiliki tanda sertifikasi keselamatan dan menahan tegangan kata AC400V.Tegangan tahan DC sebenarnya setinggi 4000V atau lebih.Harus ditekankan bahwa kapasitor y tidak boleh diganti dengan kapasitor keramik biasa sesuka hati.
Keselamatan Spesifikasi kapasitor Y1 berkisar dari 10PF hingga 10000PF.Spesifikasi voltase berbeda, karakteristik yang sesuai berbeda, kesalahannya juga berbeda, dan ukuran setiap bagian kapasitor pengaman Y1 juga berbeda.Selain kapasitas nominal dan voltase pengenal yang sesuai, juga perlu untuk berkonsultasi secara komprehensif dengan data relevan lainnya dari kapasitor keselamatan Y1 dalam pemilihan.
FITUR
Ideal untuk aplikasi lintas lini
Ukuran kompak
produk hemat biaya
Standar keselamatan diakui untuk aplikasi AC
APLIKASI
Pasokan atau pelepasan daya DC tegangan tinggi.
Sirkuit AC frekuensi tinggi.
Penekan kebisingan atau sirkuit keluaran horizontal.
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
||||||||||||||||
|
Bersepeda Temp
|
Penampilan |
Tidak ada cacat yang ditandai |
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus. pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1000MΩ min | |||||||||||||||||
|
Kelembaban (Di bawah Stabil Negara) |
Penampilan |
Tidak ditandai cacat |
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH. pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
|
Dielektrik Kekuatan |
Per Barang 8 |
|||||||||||||||||
|
Ujian Hidup |
Penampilan |
Tidak ditandai cacat |
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃. Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran | Nilai Tegangan AC | Karakteristik Suhu | Nilai Kapasitansi | Toleransi Kapasitansi | Ukuran (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasi dan Metode Uji
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
|||||||||||||
|
Suhu PenyimpananJangkauan |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
Suhu OperasiJangkauan |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
Penampilan memiliki |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Suhu.20±2℃ |
|||||||||||||
|
Faktor Pembuangan |
B,E:maks 2,5%. |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proses Produksi
