Detail produk:
|
| Storage Temp. Suhu Penyimpanan Range Jangkauan: | -40 ℃ ~ + 125 ℃ | Operating Temp. Suhu Operasi Range Jangkauan: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Bahan Utama: | Keramik | Fitur: | Ideal untuk aplikasi lintas lini |
| Tegangan - Nilai: | 400V | Kemasan: | Pengepakan standar |
| Aplikasi: | Otomotif | Jenis: | Kapasitor Keselamatan Y1 |
| Menyoroti: | Kapasitor Keselamatan Y1 Ukuran Kecil,Kapasitor Keselamatan Y1 102M,Kapasitor 102M |
||

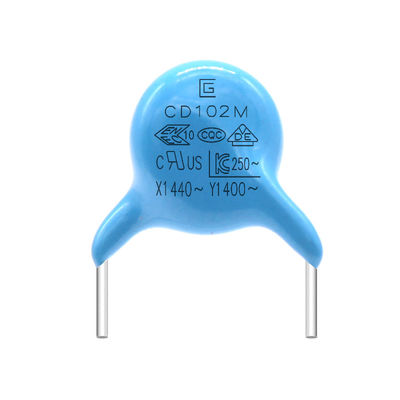

Ukuran Kecil 102M 400VAC Y1 Safety Capacitor Paket Epoxy Resin Tahan Api
Kapasitor Keselamatan Y1 .pdf
Fitur
1 Standar keamanan diakui untuk aplikasi AC Ringkas.
ukuran, Produk hemat biaya Kesesuaian resin epoksi.
2 Menahan stres tegangan lebih.
3 Kemampuan tahan api aktif dan pasif yang luar biasa.
4 Kapasitor yang diakui standar keamanan tipe ideal untuk digunakan dalam jalur by-pass, Kopling antena, Melanggar kepatuhan.
1. Kami menghargai bisnis Anda dan menawarkan kebijakan pengembalian 7 hari instan.(7 hari setelah menerima barang).
2. Jika barang yang Anda beli dari toko kami tidak memiliki kualitas yang sempurna, yaitu barang tersebut tidak berfungsi secara elektronik sesuai spesifikasi pabrikan, cukup kembalikan kepada kami untuk penggantian atau pengembalian uang.
Kami menanggung biaya pengiriman dari pengembalian suku cadang di hari garansi
3. Jika barang rusak, harap beri tahu kami dalam waktu 3 hari setelah pengiriman.
4. Barang apa pun harus dikembalikan dalam kondisi aslinya agar memenuhi syarat untuk pengembalian dana atau penggantian.
5. Pembeli bertanggung jawab atas semua biaya pengiriman yang dikeluarkan.
Aplikasi
Dapat digunakan untuk sirkuit penekan kebisingan catu daya dalam koneksi silang dan bypass. Ini adalah kapasitor X / Y kopling primer dan sekunder yang digunakan sebagai filter saluran AC dan catu daya switching dan konverter AC
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
||||||||||||||||
|
Bersepeda Temp
|
Penampilan |
Tidak ada cacat yang ditandai |
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus. pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1000MΩ min | |||||||||||||||||
|
Kelembaban (Di bawah Stabil Negara) |
Penampilan |
Tidak ditandai cacat |
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH. pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
|
Dielektrik Kekuatan |
Per Barang 8 |
|||||||||||||||||
|
Ujian Hidup |
Penampilan |
Tidak ditandai cacat |
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃. Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran | Nilai Tegangan AC | Karakteristik Suhu | Nilai Kapasitansi | Toleransi Kapasitansi | Ukuran (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasi dan Metode Uji
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
|||||||||||||
|
Suhu PenyimpananJangkauan |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
Suhu OperasiJangkauan |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
Penampilan memiliki |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Suhu.20±2℃ |
|||||||||||||
|
Faktor Pembuangan |
B,E:maks 2,5%. |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
