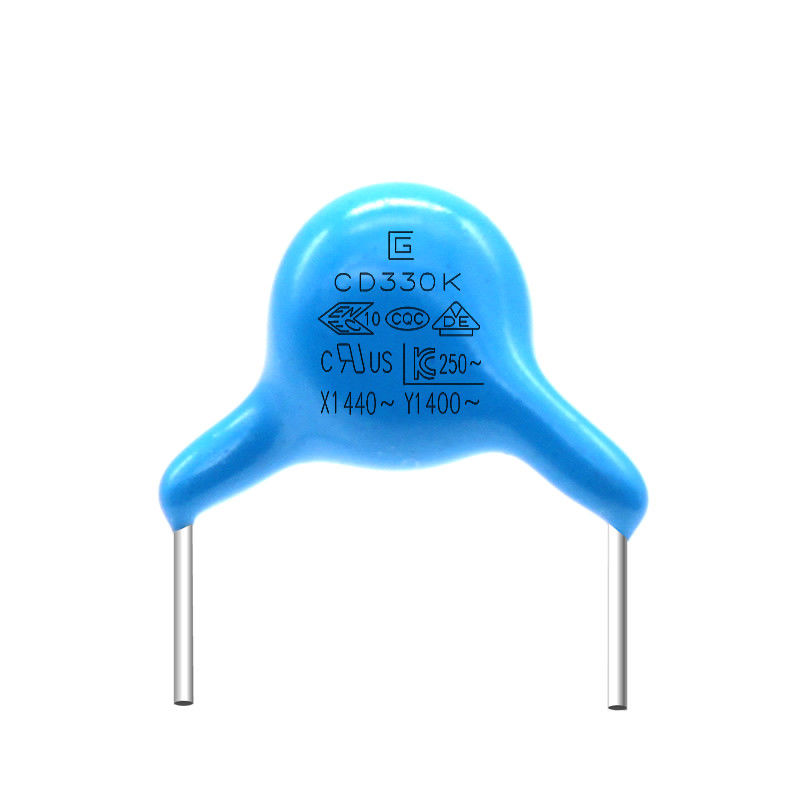

Tegangan Tahan Tinggi 330K 400VAC Y1 Safety Capacitor Paket Epoxy Resin Tahan Api
Kapasitor Keselamatan Y1 .pdf
Bidang aplikasi kapasitor Y1:
Banyak digunakan dalam peralatan rumah tangga kecil, produk listrik, motor elektromekanis, pencahayaan LED, pengisi daya, catu daya tak terputus, filter, penyearah elektronik, elektronik otomotif, keamanan dan industri lainnya.
Fitur
1 Standar keamanan diakui untuk aplikasi AC Ringkas.
ukuran, Produk hemat biaya Kesesuaian resin epoksi.
2 Menahan stres tegangan lebih.
3 Kemampuan tahan api aktif dan pasif yang luar biasa.
4 Kapasitor yang diakui standar keamanan tipe ideal untuk digunakan dalam jalur by-pass, Kopling antena, Melanggar kepatuhan.
Keuntungan
1. Kami memiliki semua model bahan, menghemat waktu Anda untuk mencarinya. Dan merekomendasikan bahan untuk Anda jika Anda membutuhkannya.
2. Dengan kualitas produk yang sama, kami dapat memberikan harga terbaik.Pertanyaan purna jual, kami akan memberikan layanan yang baik, seperti memperbarui status produk, dukungan teknis, dll. (online 24 jam)
3. Kami memiliki banyak stok, dan waktu pengiriman biasanya singkat.
|
BARANG
|
SPESIFIKASI
|
METODE DAN KONDISI PENGUJIAN
|
|
Bersepeda Temp
|
Penampilan
|
Tidak ada cacat yang ditandai
|
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.
pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
| (MELANGKAH) |
1 |
2 |
3 |
4 |
| (SUHU.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (WAKTU) |
30±3 menit. |
3 menitmaks |
30±3 menit. |
3 menitmaks |
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1000MΩ min |
|
Kelembaban
(Di bawah
Stabil
Negara)
|
Penampilan
|
Tidak ditandai
cacat
|
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.
pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1500MΩ min |
|
Dielektrik
Kekuatan
|
Per Barang 8
|
|
Ujian Hidup
|
Penampilan
|
Tidak ditandai
cacat
|
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.
Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|
Kapasitansi
Mengubah
|
B: ± 10% maks
E: ± 20% maks
F:±30% maks
|
|
DF
|
B,E:maks 5,0%.
F:7,0% maks
|
|
IR
|
1500MΩ min |
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran |
Nilai Tegangan AC |
Karakteristik Suhu |
Nilai Kapasitansi |
Toleransi Kapasitansi |
Ukuran (mm) |
| D.maks |
T.maks |
P±0,8 |
d±0,05 |
| Q065B□□100K□ |
400Vac |
(B)
Y5P
±10
|
10pF |
K
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□150K□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□□220K□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□330K□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□470K□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□560K□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□620K□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□820K□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□□101K□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□221K□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□□331K□ |
330pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085B□□471K□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□□561K□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□□681K□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□□821K□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□□102K□ |
1000pF |
11.5 |
4.5 |
10 |
0,6 |
| Q065E□□471K□ |
(E)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□□561K□ |
560pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□□681K□ |
680pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□□821K□ |
820pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085E□□102K□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□□152M□ |
1500pF |
M
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□□222M□ |
2200pF |
10.5 |
4.5 |
10 |
0,65 |
| Q115E□□332M□ |
3300pF |
11.5 |
4.5 |
10 |
0,65 |
| Q065F□□102M□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□□152M□ |
1500pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085F□□222M□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□□332M□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□□472M□ |
4700pF |
11.5 |
4.5 |
10 |
0,65 |
Spesifikasi dan Metode Uji
|
BARANG
|
SPESIFIKASI
|
METODE DAN KONDISI PENGUJIAN
|
|
Suhu PenyimpananJangkauan
|
-40 ℃ ~ + 125 ℃ |
|
|
Suhu OperasiJangkauan
|
-25 ℃ ~ + 125 ℃ |
|
|
Penampilan dan
Dimensi
|
Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.
|
Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper
|
|
Tanda
|
Harus dibedakan dengan mudah.
|
Diawasi pada pandangan
|
|
Kapasitansi
|
Dalam ditentukan
toleransi
|
Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz
|
|
Faktor Pembuangan
|
B,E:maks 2,5%.
F:3,5% maks
|
Kondisi yang sama seperti kapasitansi
|
|
Ketahanan Isolasi
|
10.000MΩ
10.000MΩmin
|
Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.
|
|
Kekuatan Dielektrik
|
Di antara
Kabel utama
|
Tidak ada kegagalan.
|
Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)
|
|
Tubuh
Isolasi
|
Tidak ada kegagalan.
|
Terminal kapasitor harus
![]() terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)
|
|
Suhu
Ciri
|
B:-10~+10%
E:-56~+22%
F:-80~+30%
|
Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.
| (Melangkah) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Proses Produksi
