Detail produk:
|
| Storage Temp. Suhu Penyimpanan Range Jangkauan: | -40 ℃ ~ + 125 ℃ | Operating Temp. Suhu Operasi Range Jangkauan: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Bahan Utama: | Keramik | Jenis Pemasok: | Pabrikan asli |
| Sesuaikan:: | Ya, berikan layanan sampel | Jenis Paket: | Melalui Lubang |
| Menyoroti: | Kapasitor Keselamatan Keramik Y1,Kapasitor Keselamatan Y1 220K,Kapasitor 220K |
||

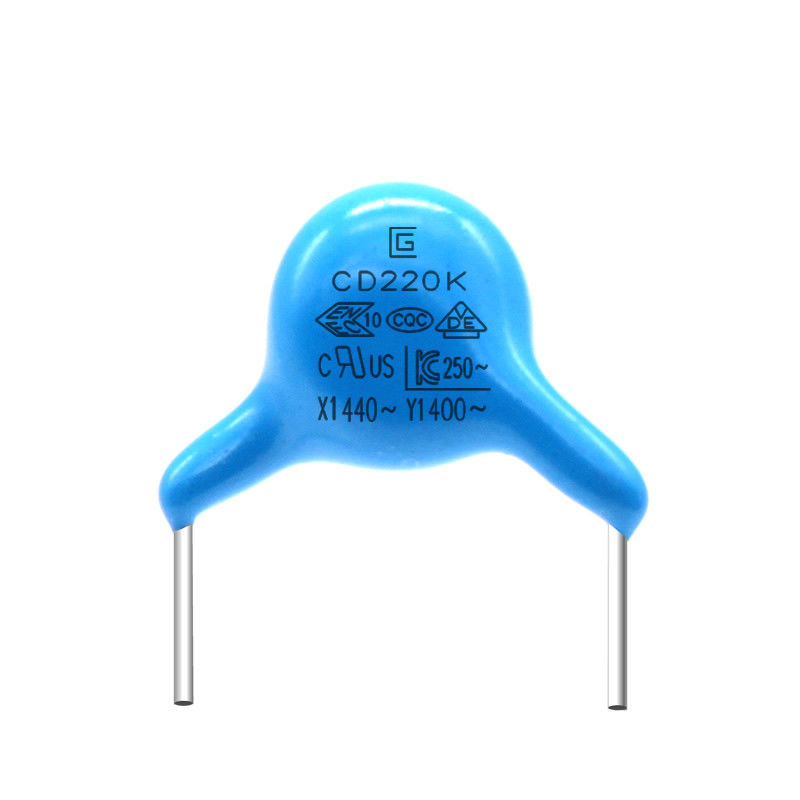

Ukuran Kecil 220K 400VAC Y1 Safety Capacitor Paket Epoxy Resin Tahan Api
Kapasitor Keselamatan Y1 .pdf
Kapasitor Y1 dirancang khusus untuk peralatan AC, sesuai dengan sejumlah standar sertifikasi keselamatan, dan cocok untuk sirkuit cross-line dan bypass.Dan cocok untuk sirkuit AC, ukurannya kompak, kinerja biaya tinggi, dan memenuhi standar keamanan sirkuit AC.Kapasitor X dan Y adalah kapasitor pengaman, kapasitor X berada di antara kabel aktif dan kabel netral, dan kapasitor Y berada di antara kabel aktif dan ground.Mereka digunakan dalam filter catu daya untuk memainkan peran penyaringan catu daya, dan masing-masing memfilter mode umum (kapasitor Y) dan mode diferensial (kapasitor X).
Fitur
1. Ukuran kecil.
2. Kapasitor AC yang telah lulus dan memenuhi sertifikasi keselamatan.
3. Kerugian frekuensi tinggi kecil, dan dapat menahan dampak lonjakan puncak AC.
4. Kemampuan over-current yang kuat, kapasitas kecil dan redaman kerugian.
5. Umur panjang.
6. Tegangan pengenal Y1 adalah 400-500VAC, dan tegangan eksperimental adalah 4000VAC.
7. Kapasitor Y sering menggunakan keramik tegangan tinggi.
8. Y1 adalah kapasitor Y berinsulasi ganda, yang digunakan untuk menjembatani sisi primer dan sekunder.
9. Paket resin epoksi tahan api.
10. Kapasitor X dan kapasitor Y secara kolektif disebut sebagai kapasitor pengaman.Kapasitor pengaman digunakan pada kesempatan seperti itu, yaitu setelah kapasitor rusak, tidak akan menimbulkan sengatan listrik dan tidak akan membahayakan keselamatan pribadi.
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
||||||||||||||||
|
Bersepeda Temp
|
Penampilan |
Tidak ada cacat yang ditandai |
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus. pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1000MΩ min | |||||||||||||||||
|
Kelembaban (Di bawah Stabil Negara) |
Penampilan |
Tidak ditandai cacat |
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH. pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
|
Dielektrik Kekuatan |
Per Barang 8 |
|||||||||||||||||
|
Ujian Hidup |
Penampilan |
Tidak ditandai cacat |
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃. Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran | Nilai Tegangan AC | Karakteristik Suhu | Nilai Kapasitansi | Toleransi Kapasitansi | Ukuran (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasi dan Metode Uji
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
|||||||||||||
|
Suhu PenyimpananJangkauan |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
Suhu OperasiJangkauan |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
Penampilan memiliki |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Suhu.20±2℃ |
|||||||||||||
|
Faktor Pembuangan |
B,E:maks 2,5%. |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proses Produksi
