Detail produk:
|
| Storage Temp. Suhu Penyimpanan Range Jangkauan: | -40 ℃ ~ + 125 ℃ | Operating Temp. Suhu Operasi Range Jangkauan: | -25 ℃ ~ + 125 ℃ |
|---|---|---|---|
| Bahan Utama: | Keramik | Aplikasi: | peralatan kantor, peralatan elektronik |
| Sesuaikan:: | Ya, berikan layanan sampel | Jenis: | Kapasitor Keselamatan Y1 |
| Menyoroti: | Kapasitor Keselamatan Y1 Kapasitas Kecil,Kapasitor Keselamatan Y1 151K,Kapasitor 151k |
||

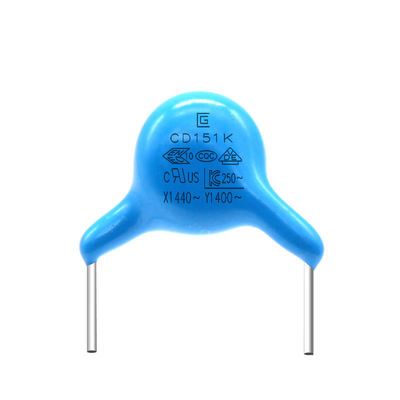

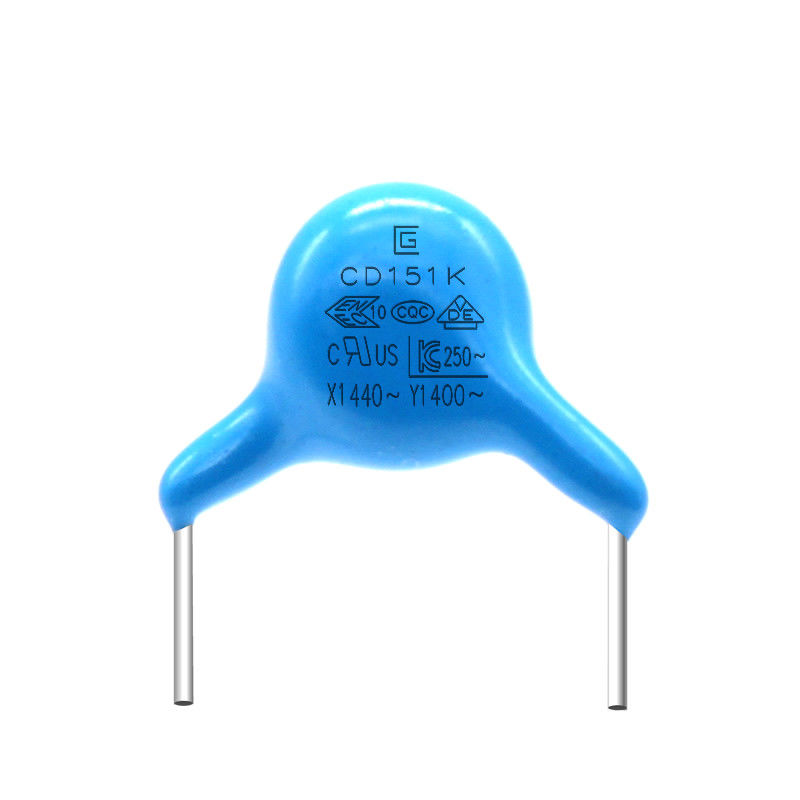

151K 400VAC Y1 Safety Capacitor Kemampuan Over-Current Yang Kuat Kapasitas Kecil Dan Redaman Rugi.
Kapasitor Keselamatan Y1 .pdf
Kapasitor Y1 adalah kapasitor pengaman, dan kapasitor semacam itu tidak akan menyebabkan sengatan listrik setelah kapasitor gagal, dan tidak akan membahayakan keselamatan pribadi.Ini mencakup dua jenis kapasitor X dan kapasitor Y.Kapasitor X adalah kapasitor yang terhubung antara dua saluran saluran listrik (LN), dan kapasitor film logam umumnya digunakan;Kapasitor Y dihubungkan antara dua jalur kabel listrik dan kapasitansi ground (LE , NE), umumnya muncul berpasangan.Berdasarkan batasan arus bocor, nilai kapasitor Y tidak boleh terlalu besar.Umumnya, kapasitor X adalah level uF, dan kapasitor Y adalah level nF.Kapasitor X menekan interferensi mode diferensial, dan kapasitor Y menekan interferensi mode umum.
Bagian bawah kapasitor Y dibagi menjadi Y1, Y2, Y3, dan Y4.Perbedaan utamanya adalah:
1. Resistansi tegangan tinggi Y1 lebih besar dari 8 kV,
2. Resistansi tegangan tinggi Y2 lebih besar dari 5 kV,
3. Y3 tahan tekanan tinggi n/a
4. Resistansi tegangan tinggi Y4 lebih besar dari 2,5 kV
Fitur
1. Tegangan impuls dijamin 12kV0-p.
2. Kisaran suhu pengoperasian dijamin hingga 125°C.
3. Kekuatan dielektrik: AC4000V
4. Kapasitor kelas X1/Y1 disertifikasi oleh ENEC(VDE)/UL/CQC.
5. Dapat digunakan dengan komponen pada peralatan yang membutuhkan
insulasi diperkuat dan insulasi ganda berdasarkan
UL1492, IEC60065 dan IEC60950.
6. Dilapisi dengan resin epoksi bebas halogen* tahan api
(sesuai dengan standar UL94V-0).
* Cl=900ppm maks., Br=900ppm maks.dan
Cl+Br=maks 1500ppm.
7. Rekaman tersedia untuk penyisipan otomatis.
8. Nilai Tegangan: X1: AC500V(rms), Y1: AC500V(rms)
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
||||||||||||||||
|
Bersepeda Temp
|
Penampilan |
Tidak ada cacat yang ditandai |
Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus. pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.
|
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1000MΩ min | |||||||||||||||||
|
Kelembaban (Di bawah Stabil Negara) |
Penampilan |
Tidak ditandai cacat |
Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH. pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
|
Dielektrik Kekuatan |
Per Barang 8 |
|||||||||||||||||
|
Ujian Hidup |
Penampilan |
Tidak ditandai cacat |
Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃. Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal. Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan. |
|||||||||||||||
|
Kapasitansi Mengubah |
B: ± 10% maks E: ± 20% maks F:±30% maks |
|||||||||||||||||
|
DF |
B,E:maks 5,0%. F:7,0% maks |
|||||||||||||||||
|
IR |
1500MΩ min | |||||||||||||||||
Tegangan Produk, Bahan, Tabel Referensi Ukuran
| Kode produk dan ukuran | Nilai Tegangan AC | Karakteristik Suhu | Nilai Kapasitansi | Toleransi Kapasitansi | Ukuran (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasi dan Metode Uji
|
BARANG |
SPESIFIKASI |
METODE DAN KONDISI PENGUJIAN |
|||||||||||||
|
Suhu PenyimpananJangkauan |
-40 ℃ ~ + 125 ℃ | ||||||||||||||
|
Suhu OperasiJangkauan |
-25 ℃ ~ + 125 ℃ | ||||||||||||||
|
|
Penampilan memiliki |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Suhu.20±2℃ |
|||||||||||||
|
Faktor Pembuangan |
B,E:maks 2,5%. |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proses Produksi
