SG 400VAC Y1 Safety Capacitor 150K frekuensi tinggi Kehilangan ODM OEM

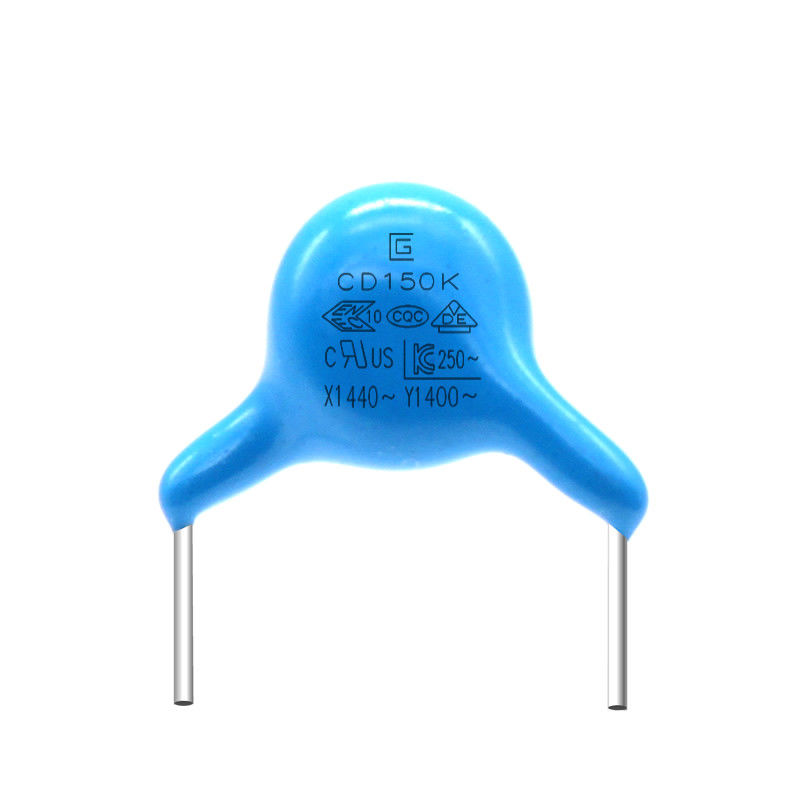

Gambar besar : SG 400VAC Y1 Safety Capacitor 150K frekuensi tinggi Kehilangan ODM OEM

Detail produk:

Tempat asal:	Dong Guan Cina
Nama merek:	SG
Sertifikasi:	VDE，CQC
Nomor model:	Y5P-150K-400VAC

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10.000 Potongan
Harga:	Discuss
Kemasan rincian:	ukuran: 45cm * 31cm * 34cm, kotak dalam: 29.2cm * 21cm * 31.3cm, karton di dalam dua kotak dalam
Waktu pengiriman:	15-21 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100000000 Potongan

Kontak

SG 400VAC Y1 Safety Capacitor 150K frekuensi tinggi Kehilangan ODM OEM

Deskripsi

Storage Temp. Suhu Penyimpanan Range Jangkauan:	-40 ℃ ~ + 125 ℃	Operating Temp. Suhu Operasi Range Jangkauan:	-25 ℃ ~ + 125 ℃
Bahan Utama:	Pasta perak	Aplikasi:	peralatan kantor, peralatan elektronik
Jenis Pemasok:	ODM-OEM	Jenis:	Kapasitor Keselamatan Y1
Menyoroti:	Kapasitor Keselamatan Y1 Frekuensi Tinggi , Kapasitor Keselamatan Y1 150K , Kapasitor Keselamatan OEM Y1

150K 400VAC Y1 Kapasitor Keselamatan Kehilangan Frekuensi Tinggi Kecil Dapat Menahan Dampak Lonjakan Puncak AC

Kapasitor Keselamatan Y1 .pdf

Kapasitor Y1 adalah kapasitor pengaman, dan kapasitor semacam itu tidak akan menyebabkan sengatan listrik setelah kapasitor gagal, dan tidak akan membahayakan keselamatan pribadi.Ini mencakup dua jenis kapasitor X dan kapasitor Y.Kapasitor X adalah kapasitor yang terhubung antara dua saluran saluran listrik (LN), dan kapasitor film logam umumnya digunakan;Kapasitor Y dihubungkan antara dua jalur kabel listrik dan kapasitansi ground (LE , NE), umumnya muncul berpasangan.Berdasarkan batasan arus bocor, nilai kapasitor Y tidak boleh terlalu besar.Umumnya, kapasitor X adalah level uF, dan kapasitor Y adalah level nF.Kapasitor X menekan interferensi mode diferensial, dan kapasitor Y menekan interferensi mode umum.

Bagian bawah kapasitor Y dibagi menjadi Y1, Y2, Y3, dan Y4.Perbedaan utamanya adalah:

1. Resistansi tegangan tinggi Y1 lebih besar dari 8 kV,
2. Resistansi tegangan tinggi Y2 lebih besar dari 5 kV,
3. Y3 tahan tekanan tinggi n/a
4. Resistansi tegangan tinggi Y4 lebih besar dari 2,5 kV

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Bersepeda Temp

Penampilan

Tidak ada cacat yang ditandai

Kapasitor harus dimasukkan ke dalam ruang uji, dan harus dipaparkan pada kondisi suhu seperti yang ditunjukkan pada tabel pada 5 siklus.

pretreatment: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

(MELANGKAH)	1	2	3	4
(SUHU.)	-25±3℃	20±2℃	125±3℃	20±2℃
(WAKTU)	30±3 menit.	3 menitmaks	30±3 menit.	3 menitmaks

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1000MΩ min

Kelembaban

(Di bawah

Stabil

Negara)

Penampilan

Tidak ditandai

cacat

Atur kapasitor selama 500±12 jam pada 40±2℃ dalam 95±3% RH.

pra-perawatan: Kapasitor harus ditempatkan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Dielektrik

Kekuatan

Per Barang 8

Ujian Hidup

Penampilan

Tidak ditandai

cacat

Terapkan tegangan 500V.AC, kecuali bahwa setiap jam tegangan dinaikkan menjadi 1000V.AC selama 0,1 detik. Itu harus dipertahankan selama 1000 ± 48 jam pada 125 ± 2 ℃.

Pra-perawatan: Kapasitor harus disimpan pada 125 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

Pasca perawatan: Kapasitor harus disimpan selama 24 ± 2 jam pada kondisi ruangan.

Kapasitansi

Mengubah

B: ± 10% maks

E: ± 20% maks

F:±30% maks

B,E:maks 5,0%.

F:7,0% maks

1500MΩ min

Tegangan Produk, Bahan, Tabel Referensi Ukuran

Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	Ukuran (mm)
Kode produk dan ukuran	Nilai Tegangan AC	Karakteristik Suhu	Nilai Kapasitansi	Toleransi Kapasitansi	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	K ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7.5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11.5	4.5	10	0,6
Q065E□□471K□		(E) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7.5	4.5	10	0,6
Q075E□□681K□			680pF		7.5	4.5	10	0,6
Q075E□□821K□			820pF		7.5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10.5	4.5	10	0,65
Q115E□□332M□			3300pF		11.5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7.5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11.5	4.5	10	0,65

SG 400VAC Y1 Safety Capacitor 150K frekuensi tinggi Kehilangan ODM OEM 0
Spesifikasi dan Metode Uji

BARANG

SPESIFIKASI

METODE DAN KONDISI PENGUJIAN

Suhu PenyimpananJangkauan

-40 ℃ ~ + 125 ℃

Suhu OperasiJangkauan

-25 ℃ ~ + 125 ℃

Penampilan dan
Dimensi

Penampilan memiliki
tidak ada cacat yang ditandai.
Dimensi harus berada dalam toleransi yang ditentukan.

Penampilan diawasi pada pandangan
Dimensi diukur dengan caliper

Tanda

Harus dibedakan dengan mudah.

Diawasi pada pandangan

Kapasitansi

Dalam ditentukan
toleransi

Suhu.20±2℃
Vol.1,0±0,2Vrms
Frekuensi1±0,1KHz

Faktor Pembuangan

B,E:maks 2,5%.
F:3,5% maks

Kondisi yang sama seperti kapasitansi

Ketahanan Isolasi

10.000MΩ
10.000MΩmin

Resistansi isolasi harus diukur dengan 500±50V.DC dalam waktu 60±5 detik pengisian.

Kekuatan Dielektrik

Di antara
Kabel utama

Tidak ada kegagalan.

Terapkan tegangan 4.0KVAC selama 1 menit.antara kabel timah.
(Pengisian/pengosongan arus≤50mA) (Y2:2.6KVAC)

Tubuh
Isolasi

Tidak ada kegagalan.

Terminal kapasitor harus
terhubung bersama.Foil logam harus dililitkan dengan rapat di sekeliling badan kapasitor dengan jarak sekitar 3 - 4 mm dari setiap terminal.Tegangan 4.0KVAC diterapkan antara kabel timah kapasitor dan foil logam.(Y2:2.6KVAC)
(Pengisian/pengosongan arus ≤50mA)

Suhu
Ciri

B:-10~+10%
E:-56~+22%
F:-80~+30%

Kapasitansi harus diukur pada setiap langkah sebagai berikut.
Pra-perawatan: Kapasitor harus disimpan pada 85 ± 2 ℃ selama 1 jam, kemudian ditempatkan pada kondisi ruangan selama 24 ± 2 jam sebelum pengukuran awal.

(Melangkah)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

SG 400VAC Y1 Safety Capacitor 150K frekuensi tinggi Kehilangan ODM OEM 1
Proses Produksi

FAQ

Q1.Apa ketentuan pengepakan Anda?

A: Umumnya, kami mengemas barang-barang kami dalam karton coklat.

Q2.Bagaimana Anda mengirimkan barang?
A: Kami biasanya mengirim melalui DHL, UPS, FedEx atau TNT.Pengiriman penerbangan dan laut juga opsional.
Q3.Bagaimana dengan waktu pengiriman Anda?
A: Umumnya adalah 5-10 hari jika barang tersedia.atau 15-20 hari jika barang tidak tersedia, itu sesuai dengan kuantitas.
