Detail produk:
|
| Jenis:: | Kapasitor Keselamatan X2 | Kapasitansi:: | 0,015UF |
|---|---|---|---|
| Nilai Tegangan:: | 250-310V | Nomor model::: | MKP X2 |
| Suhu Operasional: | -40℃～+110℃ | Aplikasi:: | Banyak Digunakan Di Across-the-line, Interference Suprression Circuit, motor, Fan, Air Conditioner D |
| Toleransi Kapasitansi:: | ±10%(K) | Kemasan: | Penyegelan karton |
| Menyoroti: | Kapasitor Pengaman X2 0,015 UF,Kapasitor Pengaman X2 Anti Interferensi |
||

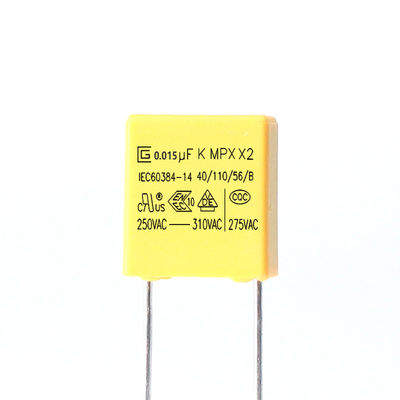

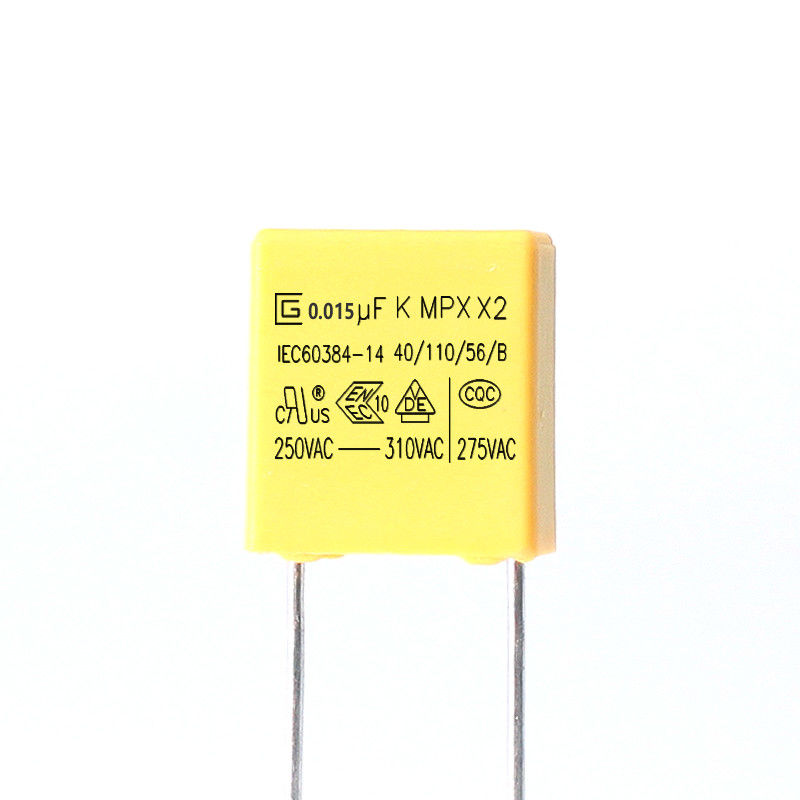

0,015uf 310v X2 Safety Capacitor Anti-Interference Capacitor Self-Healing Property
Nama lengkap kapasitor X umumnya disebut: kapasitor X2 (X1/X3/MKP) untuk menekan interferensi elektromagnetik catu daya.Secara umum, fungsi utama di sirkuit adalah: sirkuit lintas jalur catu daya, penyaringan EMI, sirkuit eliminasi percikan, dll. untuk memastikan bahwa produk elektronik jadi memenuhi persyaratan EMC.
Pengenalan Produk
MPX dilapisi dengan dielektrik film polipropilen metalisasi, konstruksi non-induktif, timah kawat tembaga kaleng, dan lapisan resin epoksi tahan api.Mereka memiliki fitur penyembuhan diri yang sangat baik dan penghambat api yang baik menurut UL 94-V0
Ketik aplikasi
Produk Akan banyak digunakan untuk penekan Interferensi dan aplikasi kapasitor lintas lini.Cocok untuk digunakan dalam situasi di mana kegagalan kapasitor tidak akan menyebabkan bahaya sengatan listrik.
Fitur
1 Konstruksi non-induksi
2 Tahan kelembaban tinggi
3 Properti penyembuhan diri
4 Jenis tahan api (sesuai dengan UL 94V-0)
5 Kerugian yang sangat kecil
6 Karakteristik frekuensi dan suhu yang sangat baik
7 Resistansi isolasi tinggi
Spesifikasi (IEC 60384-14)
| Item tes | Persyaratan kinerja | Kondisi tes |
| Kapasitansi | Dalam toleransi yang ditentukan | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Faktor Pembuangan | 0,001 (0,1%) Maks. | 1KHz, 1Vrms Maks.pada 25 ℃ |
| Bukti tegangan | Tidak akan ada kelainan | Antara terminal 4.3UR (Vdc) Uji 60 detik. |
| Antara terminal dan enklosur UR×200％+1500Vac, 60dtk. | ||
| Resistansi isolasi | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 dtk | 100±15Vdc, 60dtk / 25℃ |
| Kekokohan pemutusan hubungan kerja | Tidak ada kerusakan kabel dan tidak ada kerusakan kapasitor |
Kekuatan Tegang Angkatan Beban Terminal : 1,0 Kg Waktu Tahan : 10 ± 1 detik |
|
Kekuatan Lentur Gaya Beban Terminal : 0,5 Kg Waktu Membungkuk : 4 x 90 ﾟ |
||
| Ketahanan terhadap panas solder |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal |
Suhu solder: 260 ± 5 ℃ Waktu solder: 5±0,5 detik |
| Solderabilitas | 95% dari lapisan timah permukaan |
Suhu solder: 260 ± 5 ℃ Waktu solder: 2±0,5 detik |
| Perubahan suhu yang cepat | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat. |
Suhu kategori lebih rendah: -40 ℃ Suhu kategori atas: 110 ℃ Jumlah siklus: 5 Durasi t1 = 30 mnt |
| Getaran | Kapasitor harus diperiksa secara visual dan tidak boleh ada kerusakan yang terlihat |
Rentang frekuensi: 10 ~ 55Hz Kursus: X,Y,Z (sumbu) 2j / sumbu (total 6j) Amplitudo perpindahan: 0,75mm |
| Item tes | Persyaratan kinerja | Kondisi tes |
| Urutan iklim |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
Panas Kering Suhu Atas: 110 ℃ Durasi Lebih Rendah: 16 Jam |
|
Dingin Suhu: -40 ℃ Durasi: 2 jam |
||
| Kondisi Stabil Panas Lembab |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±5% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku (5) Bukti voltase: Normal |
+40°C dan 93% RH, 56 hari |
| Mengisi dan melepaskan |
(1) Penampilan : Tidak ada kerusakan yang terlihat (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
Tegangan uji : √2 x URVAC 50 Hz Pengisian dan pengosongan: 0,5 detik/waktu Diulangi selama 10.000 siklus |
| Ketahanan |
(1) Penampilan : Tidak Terlihat Kerusakan (2) △C/C : ≤ ±10% dari nilai awal (3) DF ( tanδ) : ≤ 0,008 dari peningkatan nilai (4) IR : ≥ 50% dari limit yang berlaku |
1,25 x UR VAC 50 Hz, setiap jam sekali tingkatkan menjadi 1.000VAC selama 0,1 detik, 1.000 jam pada suhu pengenal atas |
