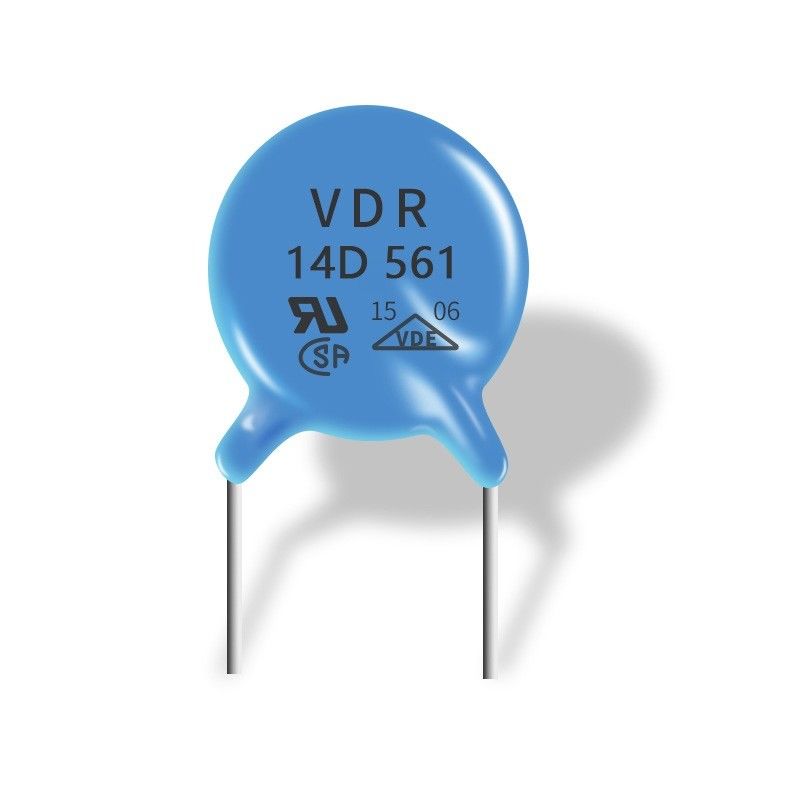

Varistor Seng Oksida Industri, Varistor 14D561k Untuk Komponen Elektronik

Tidak Ada Freewheeling 14D 561k Metal Oxide Varistor Cepat Menanggapi Over-Voltage Transien


Karakteristik listrik

Varistor tetap non-konduktif selama operasi normal.Sebagai perangkat mode shunt, varistor sering digunakan untuk menekan lonjakan tegangan saluran ketika tegangan yang melewatinya tetap jauh di bawah "tegangan penjepit".Varistors bisa gagal karena dua alasan.

Kegagalan bencana telah terjadi karena upaya yang gagal untuk membatasi lonjakan yang sangat besar yang disebabkan oleh peristiwa seperti sambaran petir, di mana energi yang terlibat jauh lebih tinggi daripada yang dapat ditangani oleh varistor.Aliran arus selanjutnya dari benturan dapat melelehkan, membakar, atau bahkan menguapkan varistor.Pelarian termal ini disebabkan oleh kurangnya keseragaman di persimpangan batas butir individu, yang menyebabkan kegagalan jalur arus dominan di bawah tekanan termal ketika energi dalam pulsa transien (biasanya diukur dalam Joule) terlalu tinggi (yaitu secara signifikan melebihi hasil bagi fabrikasi dari "Peringkat Maksimum Mutlak").Potensi kegagalan katastropik dapat dikurangi dengan menilai terlalu tinggi atau menggunakan MOV yang dipilih secara khusus secara paralel.

Degradasi kumulatif terjadi karena lebih banyak lonjakan terjadi.Untuk alasan historis, banyak MOV yang salah ditentukan, sehingga sering terjadi inflasi yang juga mengurangi kapasitas.Dalam hal ini, varistor tidak terlihat rusak dan secara lahiriah tampak berfungsi (tidak ada kegagalan katastropik), tetapi tidak lagi memberikan perlindungan.Akhirnya, ia mengalami korsleting karena pelepasan energi menciptakan jalur konduktif melalui oksida.

Parameter utama yang mempengaruhi masa pakai varistor adalah peringkat energinya (joule).Meningkatkan tingkat energi meningkatkan jumlah (dari ukuran maksimum yang ditentukan) pulsa transien yang dapat diakomodasi secara eksponensial serta jumlah energi kumulatif dari pulsa kecil yang dijepit.Ketika pulsa-pulsa ini terjadi, "tegangan penjepit" yang diberikannya selama setiap peristiwa berkurang, dan varistor umumnya dianggap terdegradasi secara fungsional ketika "tegangan penjepit" berubah sebesar 10%.Bagan harapan hidup produsen melibatkan arus, keparahan, dan jumlah transien untuk prediksi kegagalan berdasarkan total energi yang hilang selama masa pakai komponen.

Dalam elektronik konsumen, terutama pelindung lonjakan arus, varistor MOV yang digunakan cukup kecil sehingga pada akhirnya akan gagal.Aplikasi lain, seperti transmisi daya, menggunakan VDR dari struktur berbeda dalam berbagai konfigurasi, yang dirancang untuk masa pakai yang lama.

Spesifikasi:



Nomor Bagian	Vakum(V)	VDC(V)	V1mA(V)	IP(A)	Vc(V)	Saya (A) Standar	I(A) Lonjakan Tinggi	(J) Standar	(J) Lonjakan Tinggi	Nilai daya (W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K(J)	14	18	22(19.5-26)	5	43	500	1000	2.5	5.0	0,05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0,05	3700
10D330K(J)	20	26	33(29,5-36,5)	5	65	500	1000	4.0	7.0	0,05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0,05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5.5	11	0,05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7.0	13	0,05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0,4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0,4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0,4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0,4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0,4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0,4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0,4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0,4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0,4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0,4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0,4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0,4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0,4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	69	90	0,4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0,4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0,4	90
