Detail produk:
|
| Fitur: | Mampu menahan dampak arus lonjakan tinggi | Teknologi: | Oksida Logam |
|---|---|---|---|
| Membentuk: | bentuk cakram | Suhu Operasional: | -40℃ ~ +125℃ |
| Bahan: | Seng Oksida | Koefisien Suhu: | 0~-0,05%/℃ |
| Menyoroti: | MOV Varistor 20D471K,20D471K MOV,20D471K Varistor |
||

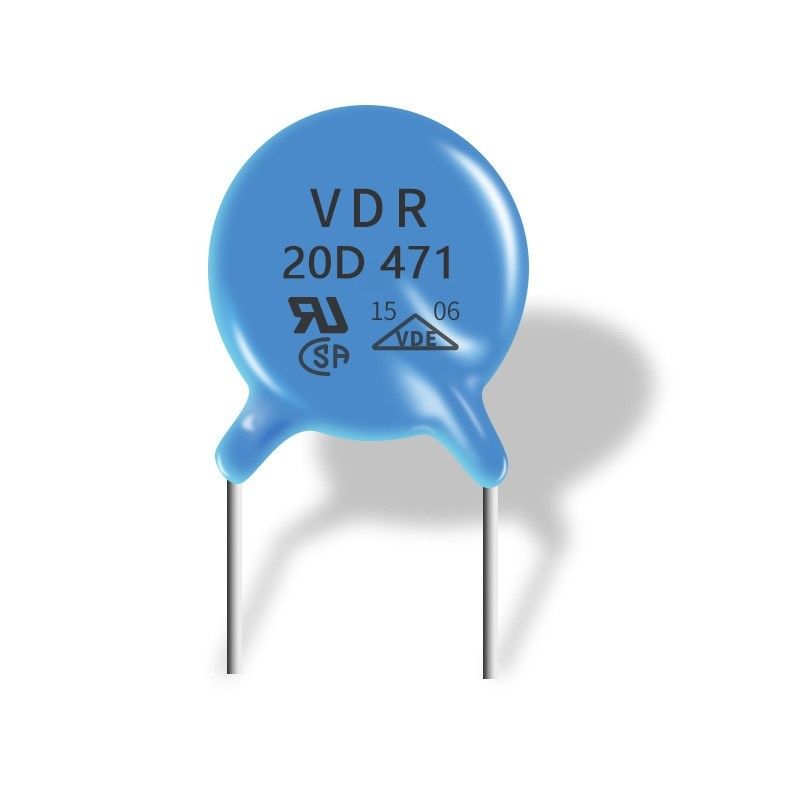

OEM 20D 471k Metal Oxide Varistor Mampu Menahan Dampak Arus Lonjakan Tinggi
Varistor adalah perangkat pembatas tegangan yang paling banyak digunakan.Varistor termasuk varistor silikon karbida dan varistor seng oksida.
Varistor seng oksida (ZnO) umumnya digunakan, terutama didasarkan pada seng oksida sebagai bahan baku, menambahkan berbagai oksida logam jejak, cetakan campuran, disinter dan dirakit sebagai perangkat perlindungan tegangan berlebih, paket luarnya Resin epoksi (pigmen dapat ditambahkan).
Ini setara dengan resistor variabel, yang dihubungkan secara paralel di sirkuit.Ketika rangkaian dalam penggunaan normal, impedansi varistor sangat tinggi, dan arus bocor sangat kecil, yang dapat dianggap sebagai rangkaian terbuka dan hampir tidak berpengaruh pada rangkaian.Namun ketika tegangan surja yang sangat tinggi datang, nilai resistansi varistor turun seketika (nilai resistansinya dapat diubah dari level MΩ (megohm) ke level mΩ (miliohm), sehingga dapat mengalir melalui arus yang besar, sambil menjepit tegangan lebih ke nilai tertentu.Karena kemampuan menahan lonjakan varistor tergantung pada ukuran fisiknya, dimungkinkan untuk mendapatkan nilai arus lonjakan yang berbeda.
Karakteristik varistor
(1) Keuntungan: rentang voltase sangat lebar, dari beberapa volt hingga beberapa ribu volt, arus lonjakan bisa dari puluhan hingga beberapa ribu ampere, kecepatan respons cepat, tidak ada polaritas, tidak ada freewheeling, dan arus puncak menahan kapasitas besar.Harga rendah.
(2) Kerugian: Tegangan penjepitan relatif tinggi, yang umumnya dapat mencapai 2 hingga 3 kali tegangan kerja.Selain itu, tekanan
Arus bocor varistor meningkat dengan meningkatnya jumlah dampak lonjakan.Waktu respons lebih lama dan kapasitansi parasit lebih besar.
(3) Kesempatan yang berlaku: saluran listrik DC, saluran sinyal frekuensi rendah, atau digunakan secara seri dengan tabung pelepasan gas untuk saluran listrik AC.
Aplikasi
Proteksi transistor, dioda, IC, thyristor atau semikonduktor triac
Perlindungan lonjakan dalam elektronik konsumen
Perlindungan lonjakan dalam elektronik industri
Perlindungan lonjakan pada peralatan elektronik rumah tangga, peralatan gas dan minyak bumi
Relai dan penyerapan lonjakan katup elektromagnetik
pelayanan kami
1. panduan pemilihan bagian pra penjualan
2. layanan logistik bertindak cepat melalui pusat logistik Hongkong dan Shenzhen kami
3. layanan pemotretan masalah purna jual
4. layanan pengujian dan pengukuran untuk semua produk yang dijual
5. solusi untuk bagian yang relevan berdasarkan kebutuhan pelanggan
Ikhtisar produk
| Nomor Bagian | Radial Melalui lubang Varistor Oksida Logam |
| Paket / Ukuran Pabrikan | Periksa lembar data seperti di bawah ini |
| Sedang mengemas | Kemasan massal dalam tas |
| Aplikasi | Konsumen, Medis, Industri |
| Status stok | Stok ready dalam jumlah banyak |
| Garansi kualitas | ISO9001:2008 365 hari |
Spesifikasi:
| Nomor Bagian | Vakum(V) | VDC(V) | V1mA(V) | IP(A) | Vc(V) | Saya (A) Standar | I(A) Lonjakan Tinggi | (J) Standar | (J) Lonjakan Tinggi | Nilai daya (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
