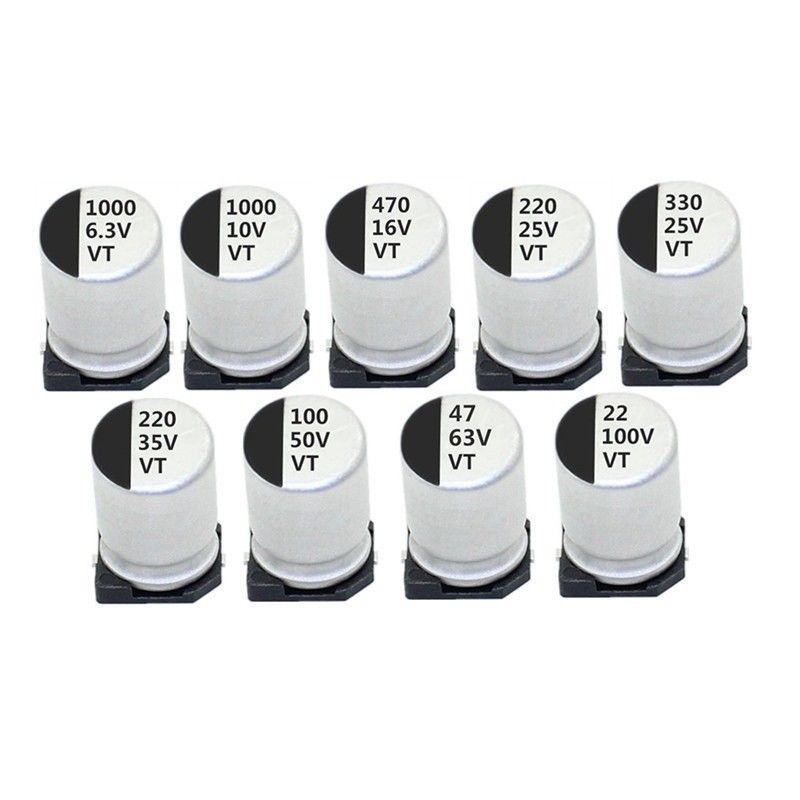

Kapasitor Elektrolit Aluminium Disesuaikan Kapasitas Penyimpanan Besar

Kinerja Stabil Kapasitor Elektrolit Aluminium Ukuran Kecil Kapasitas Penyimpanan Besar

Kapasitor elektrolit aluminium adalah kapasitor terpolarisasi.Pelat positifnya terbuat dari aluminium foil, yang direndam dalam elektrolit untuk perawatan oksidasi anodik.Lapisan film aluminium oksida terbentuk pada permukaan aluminium foil, dan ketebalannya umumnya 0,02 ~ 0,03μm.Lapisan film oksida ini adalah media isolasi antara pelat positif dan negatif.Elektroda negatif kapasitor terdiri dari elektrolit, dan elektrolit umumnya terdiri dari asam borat, air amonia, etilen glikol, dll. Untuk memudahkan pembuatan kapasitor, larutan elektrolit biasanya diresapi pada kertas khusus, dan kemudian selembar aluminium foil asli ditempelkan bersama dengan kertas yang direndam dalam larutan elektrolit, sehingga elektroda negatif dapat dengan mudah ditarik pada strip aluminium foil asli, seperti yang ditunjukkan Gambar 1a.Inti dari kapasitor elektrolit aluminium dibentuk dengan melilitkan elektroda positif dan negatif yang disebutkan di atas sesuai dengan sumbu pusatnya, dan kemudian inti diperbesar dan dikemas dalam cangkang aluminium untuk membentuk kapasitor elektrolitik aluminium.Agar larutan elektrolit tidak bocor atau mengering, sumbat karet digunakan untuk menutup mulut wadah aluminium.
Untuk mendapatkan kapasitansi besar dan volume kecil, etsa kimia digunakan untuk membentuk permukaan kasar pada satu sisi aluminium foil positif, sehingga luas permukaan elektroda meningkat, sehingga meningkatkan kapasitansi.
Alasan mengapa kapasitor elektrolit aluminium memiliki polaritas adalah karena film aluminium oksida pada pelat positif memiliki konduktivitas searah.Hanya ketika kutub positif kapasitor dihubungkan ke kutub positif catu daya, dan kutub negatif dihubungkan ke kutub negatif catu daya, film aluminium oksida dapat berfungsi sebagai media isolasi.memengaruhi.Jika polaritas kapasitor elektrolitik aluminium dibalik, film aluminium oksida akan menjadi konduktor, dan kapasitor elektrolitik tidak hanya gagal berfungsi, tetapi juga menyebabkan panas berlebih dan merusak kapasitor karena arus besar yang melewatinya.
Untuk mencegah kecelakaan ledakan yang tidak disengaja saat kapasitor elektrolitik aluminium digunakan, tautan lemah mekanis berlekuk umumnya ditekan pada permukaan ujung cangkang aluminium.Setelah tekanan internal kapasitor elektrolitik terlalu tinggi, alur tautan yang lemah akan retak untuk pelepasan tekanan dan perlindungan ledakan..
Meskipun kapasitor elektrolitik aluminium memiliki polaritas, jika metode baru diadopsi dalam struktur dan proses, kapasitor elektrolitik non-polar juga dapat dibuat.

Kapasitor elektrolit aluminium memiliki karakteristik sebagai berikut:

①Kapasitas per unit volume sangat besar, dan harga per unit kapasitas paling rendah.
② Kapasitor elektrolit aluminium terpolarisasi.
③Konstanta dielektrik relatif besar, umumnya 7~10.
④Kesalahan kapasitas besar, kerugian besar, dan arus bocor besar, dan kapasitas dan kerugian akan berubah dengan perubahan suhu.
⑤Kisaran suhu kerja sempit, hanya cocok untuk bekerja dalam kisaran suhu -20 ℃ ~ + 50 ℃.
⑥Tegangan kerja rendah, umumnya 6,3-400V.
⑦Harganya tidak mahal.

Karakteristik suhu:

Impedansi Pengukuran pada +20 ±2°C, 1,00kHz ±20%
Impedansi Pengukuran pada -25 ±2°C, 1,00kHz ±20%
Impedansi Pengukuran pada -55 ±2°C, 100kHz ±20%
Rasio impedansi nilai -25 dan -55°C terhadap nilai +20°C tidak boleh melebihi nilai berikut
