Detail produk:
|
| Tegangan Percikan DC: | 75~1000V | Ukuran: | 4.5mm * 3.2mm |
|---|---|---|---|
| menyesuaikan: | menyediakan layanan sampel | Kata kunci: | Tabung Pelepasan Gas |
| Sampel: | Tersedia | Fitur: | Tegangan sisa tinggi. |
| Menyoroti: | Tabung Pelepasan Keramik SMD,Tabung Pelepasan Keramik 230XM |
||

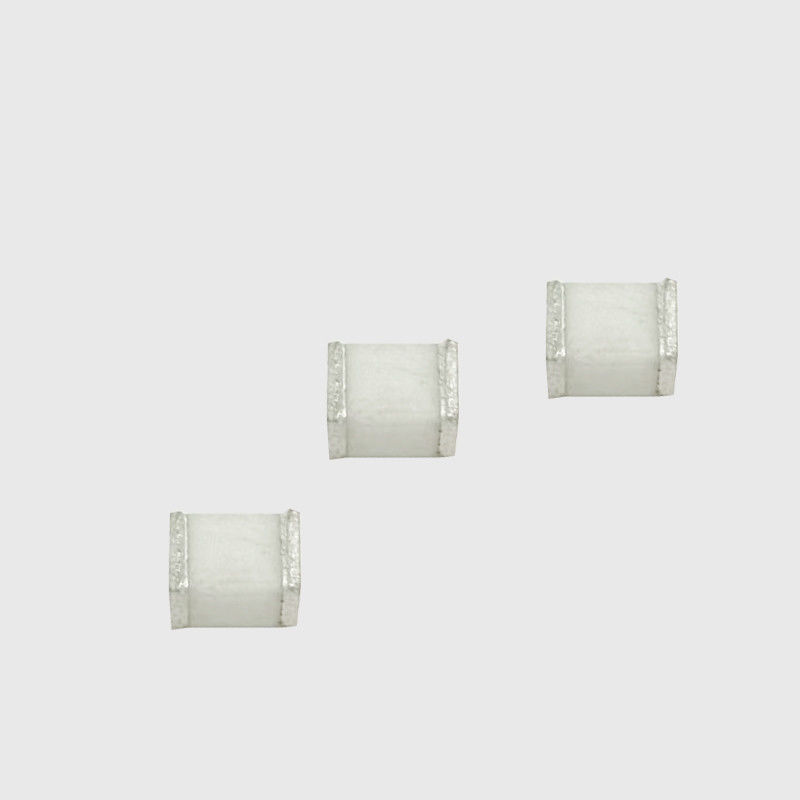

Desain Micro-Gap Kapasitansi Rendah 4.5mm * 3.2mm SMD 230XM Gas Discharge Tube Untuk Catu Daya
SMD 230XM.pdf
Tabung pelepasan gas adalah komponen proteksi petir tipe celah, yang telah banyak digunakan dalam proteksi petir sistem komunikasi.Tabung pelepasan sering digunakan pada tahap pertama atau dua tahap pertama dari rangkaian proteksi multi-level untuk melepaskan arus berlebih sesaat petir dan membatasi tegangan berlebih.Karena resistansi insulasi antar-elektroda dari tabung pelepasan besar dan kapasitansi parasitnya kecil, maka tidak cocok untuk proteksi petir frekuensi tinggi karena saluran sinyal memiliki keuntungan yang pasti.Kelemahan utama dari karakteristik perlindungan dari tabung pelepasan adalah penundaan waktu pelepasan yang besar, sensitivitas aksi tidak ideal, dan sulit untuk secara efektif menekan gelombang petir dengan kenaikan kepala gelombang yang curam, dan ada masalah freewheeling dalam proteksi petir dari sistem tenaga.
Tabung pelepasan gas yang umum digunakan termasuk tabung pelepasan dua elektroda dan tabung pelepasan tiga elektroda.Sebagian besar bahan cangkang kemasan adalah keramik, sehingga disebut tabung pelepasan keramik.
Prinsip seleksi
(1) Tegangan pelepasan DC dari tabung pelepasan gas harus lebih tinggi dari tegangan maksimum selama operasi normal saluran, agar tidak mempengaruhi operasi normal saluran.
(2) Tegangan pelepasan pulsa dari tabung pelepasan gas harus lebih rendah dari nilai tegangan sesaat tertinggi yang dapat ditahan oleh saluran, untuk memastikan bahwa tabung pelepasan gas dapat merespons lebih cepat daripada saluran jika terjadi tegangan lebih sesaat, dan batasi tegangan lebih ke nilai aman terlebih dahulu.
(3) Tegangan penahan tabung pelepasan gas harus setinggi mungkin.Setelah tegangan berlebih menghilang, tabung pelepasan gas dapat padam tepat waktu tanpa mempengaruhi operasi normal saluran.
(4) Kabel pembumian harus sependek mungkin dan cukup tebal untuk memfasilitasi pembuangan arus transien yang besar.
(5) Jika tegangan lebih berlangsung terlalu lama, tabung pelepasan gas akan menghasilkan banyak panas.Untuk mencegah kerusakan pada peralatan yang dilindungi karena terlalu panas, tabung pelepasan gas harus dilengkapi dengan perangkat kartu perlindungan kegagalan.Saat ini, beberapa produk tabung pelepasan gas baru memiliki kartu anti-gagal.
Fitur
• Sesuai dengan RoHS & HF
• Ukuran: 4.5mm * 3.2mm
• Tegangan percikan DC: 75~1000V
• Tegangan tembus yang stabil.
• Resistansi insulasi tinggi.
• Tegangan sisa yang tinggi.
• Besar menyerap kemampuan arus transien.
• Kapasitansi Rendah
• Desain Celah Mikro
Aplikasi yang Direkomendasikan
• Peralatan komunikasi • Peralatan CATV
• Alat uji
• Jalur data
• Catu daya
• Perlindungan Telecom SLIC
• Telekomunikasi
