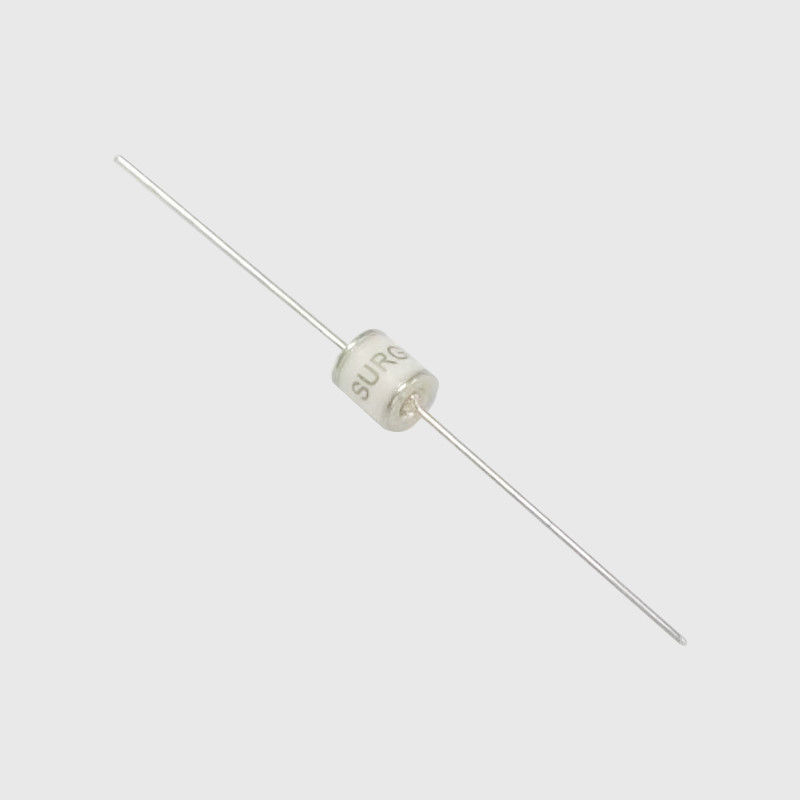

70V - 5000V Glass Discharge Tube Sampel Struktur SMD Tersedia

Tabung Pelepasan Gas Kapasitansi Rendah - Sesuai Seri SX5 RoHS & HF

SX5 0 - 230X SMDT.pdf


Struktur


Beberapa tabung pelepasan gas menggunakan kaca sebagai cangkang enkapsulasi tabung.Beberapa juga menggunakan keramik sebagai cangkang paket, dan tabung pelepasan diisi dengan gas inert dengan sifat listrik yang stabil (seperti gas argon dan neon, dll.).Elektroda pelepasan dari tabung pelepasan yang umum digunakan umumnya dua atau tiga, dan elektroda dipisahkan oleh gas inert..Menurut pengaturan jumlah elektroda, tabung pelepasan dapat dibagi menjadi tabung pelepasan dua kutub dan tiga kutub.
Tabung pelepasan dioda keramik terdiri dari elektroda besi murni, tutup paduan nikel-kromium-kobalt, tutup las perak-tembaga dan badan tabung keramik dan komponen utama lainnya.Elektroda pelepasan dalam tabung dilapisi dengan oksida radioaktif, dan dinding bagian dalam tabung juga dilapisi dengan elemen radioaktif untuk meningkatkan karakteristik pelepasan.Elektroda pelepasan terutama memiliki dua struktur: berbentuk batang dan berbentuk cangkir.Di tabung pelepasan elektroda berbentuk batang, pelindung panas berbentuk silinder dipasang di antara elektroda dan dinding badan tabung.Penahan panas dapat membuat panas badan tabung keramik cenderung merata, sehingga tidak terjadi panas berlebih setempat dan menyebabkan tabung pecah.Bagian dalam pelindung panas juga dilapisi dengan oksida radioaktif untuk mengurangi dispersi pelepasan lebih lanjut.Dalam tabung pelepasan elektroda berbentuk cangkir, jaring molibdenum dipasang di mulut cangkir, dan elemen cesium dipasang di cangkir, yang juga mengurangi dispersi pelepasan.
Tabung pelepasan tiga elektroda juga terdiri dari elektroda besi murni, tutup paduan nikel-kromium-kobalt, tutup las perak-tembaga, dan tabung keramik.Berbeda dengan tabung pelepasan dioda, silinder paduan nikel-kromium-kobalt ditambahkan ke tabung pelepasan tiga elektroda sebagai kutub ketiga, yaitu elektroda pembumian.


Prinsip


Prinsip kerja tabung pelepasan adalah pelepasan celah gas.Ketika tegangan tertentu diterapkan antara dua kutub tabung pelepasan, medan listrik yang tidak rata dihasilkan di antara elektroda: di bawah aksi medan listrik ini, gas di dalam tabung mulai berdisosiasi.Ketika tegangan yang diterapkan meningkat untuk membuat celah antara elektroda Ketika kekuatan medan melebihi kekuatan dielektrik gas, celah antara dua kutub akan dipecah oleh pelepasan, dan keadaan isolasi asli akan diubah menjadi keadaan konduktif. .Setelah konduksi, tegangan antara dua kutub tabung pelepasan akan tetap pada level tegangan sisa yang ditentukan oleh busur pelepasan., tegangan sisa ini umumnya sangat rendah, sehingga peralatan elektronik yang dihubungkan secara paralel dengan tabung pelepasan terlindung dari kerusakan tegangan lebih

Fitur

1. Sesuai dengan RoHS & HF
2. Struktur SMD
3. DC Spark-over voltage: 70~5000V 4. Kapasitansi Rendah
5. Pengakuan Instansi : UL
6. Suhu pengoperasian: -30°C ~ +85°C Penyimpanan
suhu: -40°C ~ +115°C


Kondisi Gudang Penyimpanan Produk

· Kondisi penyimpanan:
1. Suhu Penyimpanan: -10°C~+40°C
2. Kelembaban Relatif: ≤75% RH
3. Jauhkan dari atmosfer korosif dan sinar matahari.· Masa Penyimpanan : 1 tahun



Aplikasi yang Direkomendasikan

1. Modem Kabel
2.xDSL
3. Set-Top Box
4. Perangkat TV
5. Pemasok listrik
6. Elektronik konsumen
