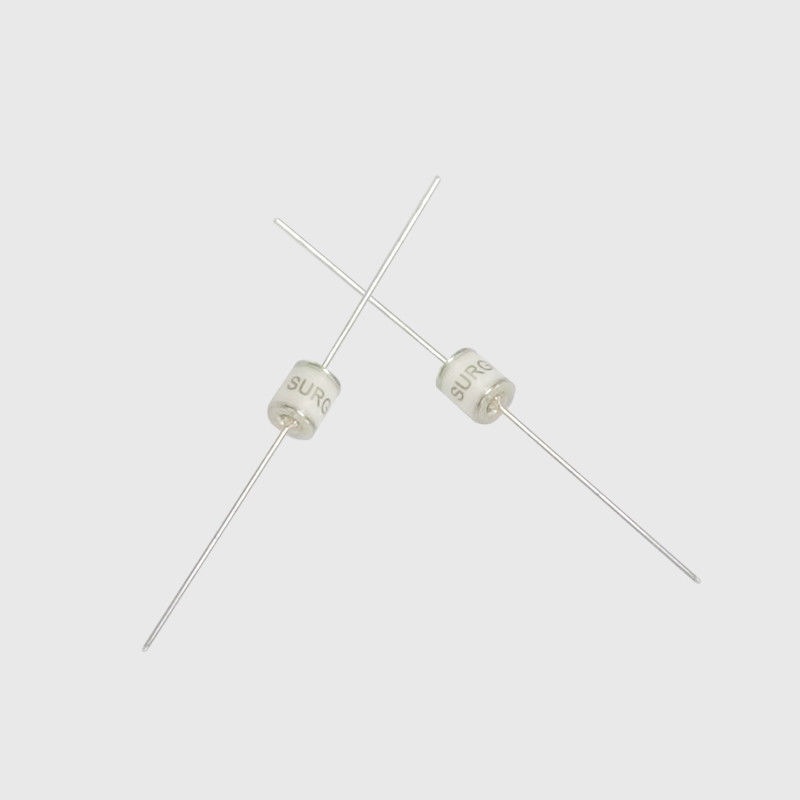

Tabung Pelepasan Gas Kapasitansi Rendah 70V-5000V Sampel Struktur SMD Tersedia

Tabung Pelepasan Gas Kapasitansi Rendah - Tegangan Percikan DC Seri SX5: 70~5000V

SX5 0 - 230X SMDT.pdf


Tabung pelepasan gas adalah komponen proteksi petir tipe celah, yang telah banyak digunakan dalam proteksi petir sistem komunikasi.Tabung pelepasan sering digunakan pada tahap pertama atau dua tahap pertama dari rangkaian proteksi multi-level untuk melepaskan arus berlebih sesaat petir dan membatasi tegangan berlebih.Karena resistansi insulasi antar-elektroda dari tabung pelepasan besar dan kapasitansi parasitnya kecil, maka tidak cocok untuk proteksi petir frekuensi tinggi karena saluran sinyal memiliki keuntungan yang pasti.Kelemahan utama dari karakteristik perlindungan dari tabung pelepasan adalah penundaan waktu pelepasan yang besar, sensitivitas aksi tidak ideal, dan sulit untuk secara efektif menekan gelombang petir dengan kenaikan kepala gelombang yang curam, dan ada masalah freewheeling dalam proteksi petir dari sistem tenaga.

Tabung pelepasan gas yang umum digunakan termasuk tabung pelepasan dua elektroda dan tabung pelepasan tiga elektroda.Sebagian besar bahan cangkang kemasan adalah keramik, sehingga disebut tabung pelepasan keramik.


Prinsip


Prinsip kerja tabung pelepasan adalah pelepasan celah gas.Ketika tegangan tertentu diterapkan antara dua kutub tabung pelepasan, medan listrik yang tidak rata dihasilkan di antara elektroda: di bawah aksi medan listrik ini, gas di dalam tabung mulai berdisosiasi.Ketika tegangan yang diterapkan meningkat untuk membuat celah antara elektroda Ketika kekuatan medan melebihi kekuatan dielektrik gas, celah antara dua kutub akan dipecah oleh pelepasan, dan keadaan isolasi asli akan diubah menjadi keadaan konduktif. .Setelah konduksi, tegangan antara dua kutub tabung pelepasan akan tetap pada level tegangan sisa yang ditentukan oleh busur pelepasan., tegangan sisa ini umumnya sangat rendah, sehingga peralatan elektronik yang dihubungkan secara paralel dengan tabung pelepasan terlindung dari kerusakan tegangan lebih

Fitur

1. Sesuai dengan RoHS & HF
2. Struktur SMD
3. DC Spark-over voltage: 70~5000V 4. Kapasitansi Rendah
5. Pengakuan Instansi : UL
6. Suhu pengoperasian: -30°C ~ +85°C Penyimpanan
suhu: -40°C ~ +115°C


Kondisi Gudang Penyimpanan Produk

· Kondisi penyimpanan:
1. Suhu Penyimpanan: -10°C~+40°C
2. Kelembaban Relatif: ≤75% RH
3. Jauhkan dari atmosfer korosif dan sinar matahari.· Masa Penyimpanan : 1 tahun



Aplikasi yang Direkomendasikan

1. Modem Kabel
2.xDSL
3. Set-Top Box
4. Perangkat TV
5. Pemasok listrik
6. Elektronik konsumen
