Detail produk:
|
| Nilai Resistansi: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K Dll. | Keluaran: | digital, Sensor Digital |
|---|---|---|---|
| Jenis: | Termistor NTC | menyesuaikan: | menyediakan layanan sampel |
| Sampel: | Mendukung | Ketepatan: | 1%~5% |
| Teori: | Sensor Resistensi, Sensor Resistensi | Maks. Suhu Operasi: | 150°C (tergantung pada rating kawat) |
| Menyoroti: | Sensor Suhu NTC Sensitivitas Tinggi,Sensor Suhu NTC Respon Cepat,Termistor NTC 100k |
||

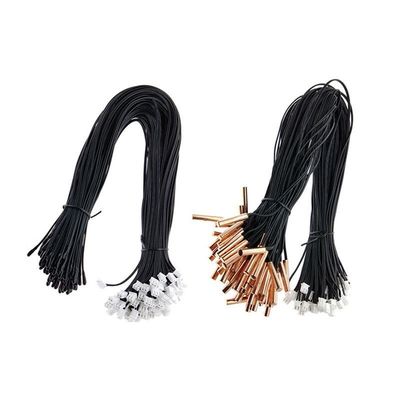

IP67 IP68 Sensor Suhu Tahan Air Sensitivitas Tinggi Respon Cepat

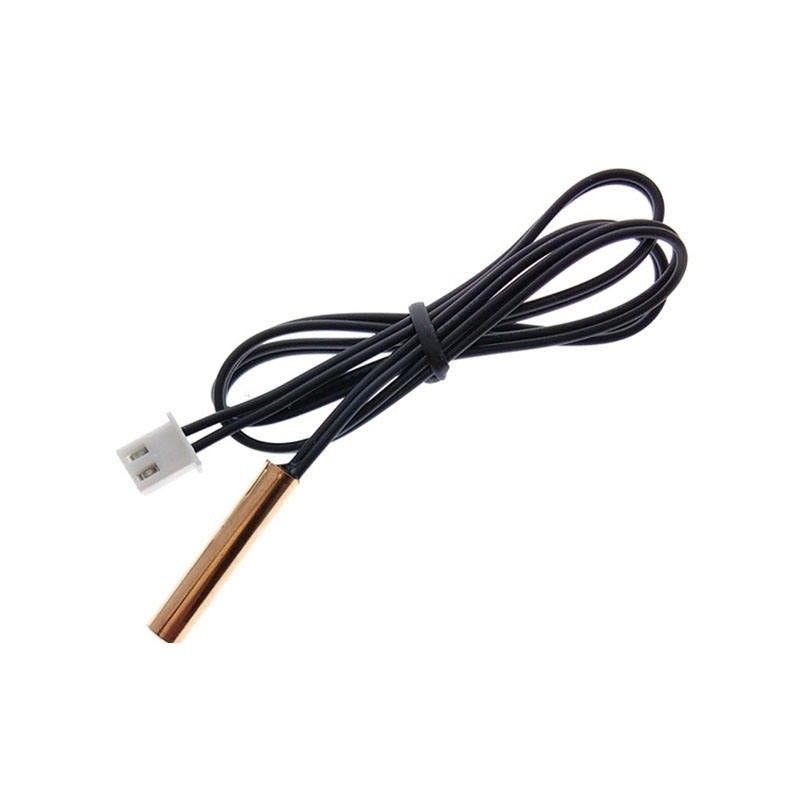

Termistor NTC, bagian rakitan probe (kombinasi).Bagian rakitan (kombinasi) termistor jadi yang menggunakan cangkang termistor, kabel ekstensi, dan terkadang konektor.
struktur
Umumnya, ini terdiri dari termistor NTC, probe (cangkang logam atau cangkang plastik, dll.), kabel ekstensi, dan terminal atau konektor logam.
prinsip
Menggunakan termistor NTC di bawah daya pengukuran tertentu, nilai resistansi turun dengan cepat saat suhu naik.Memanfaatkan fitur ini, termistor NTC dapat digunakan untuk menentukan suhu yang sesuai dengan mengukur nilai resistansinya, sehingga mencapai tujuan untuk mendeteksi dan mengendalikan suhu.
Aplikasi
● AC, kulkas, freezer, pemanas air, dispenser air, pemanas, mesin pencuci piring, lemari desinfeksi, mesin cuci, pengering, dan peralatan rumah tangga lainnya.
● AC mobil, sensor suhu air, sensor suhu udara masuk, mesin
● Mengganti catu daya, catu daya UPS yang tidak pernah terputus, konverter frekuensi, ketel listrik, dll.
● Toilet cerdas, selimut listrik, dll.
Fitur
1. Kisaran suhu pengoperasian yang luas, stabilitas dan keandalan yang baik.
2. Mudah dalam pemasangan dan manipulasi karena penyegelan dapat dilakukan sesuai dengan lingkungan dan kondisi yang diterapkan oleh pelanggan.
3. Pengujian yang akurat dapat mencerminkan perubahan suhu dengan tepat.
4. Resistansi isolasi (MΩ): lebih dari 100MΩ pada DC500 V
5. Kisaran suhu kerja (°C): -50 hingga +150
6. Faktor pembuangan (mw/°C): 1-2 (di udara diam)
7. Konstanta waktu termal: dalam 10-20 detik (di udara)
Sensor suhu digunakan untuk pengukuran suhu, penginderaan dan kontrol di:
• Ketel air
• Sistem pemanas
• Sistem pendingin
• Air dan sistem air bekas
• Tangki air dan minyak
• Peralatan konsumen , Mesin kopi
• Peralatan industri
• Sistem pemanas surya
|
Jenis
|
Sensor Suhu NTC (termistor).
|
|
Kisaran suhu
|
-50 ℃ ~ +300 ℃ ； Disesuaikan
|
|
Akurasi
|
1%；5%；10%
|
|
RT(25℃)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；250K；450K； 1000K ； Disesuaikan
|
|
nilai B
|
3274；3435；3470；3928；3950；3977；4100；4200；4400；Disesuaikan
|
|
Bahan Probe
|
Baja tahan karat SS304 ； aluminium ； tembaga ； plastik ； epoksi ； kaca
|
|
Instalasi
|
Bergelang；Permukaan；Berulir；Plastik；Lurus；Film；Disesuaikan
|
|
Bahan Kawat
|
Tabung panas menyusut ； tabung PVC ； tabung serat gelas ； tabung teflon
|
|
Penyambung
|
Molex；JST；DuPont；CWB；CJT；tipe U；Disesuaikan
|
|
Tahan air
|
IP67；IP68
|
Suhu pengoperasian dan lingkungan sensor suhu NTC bergantung pada kinerja spesifik elemen inti dan kawat timahnya:
►Termistor NTC berbeda yang digunakan dalam sensor suhu NTC dengan suhu operasi berbeda berikut ini:
Chip atau MF52A, MF51E, MF55: tahan suhu kelas 125 ℃, suhu tahan sebenarnya kelas 150 ℃
MF58: tahan suhu kelas 200 ℃, suhu sebenarnya tahan kelas 250 ℃
MF51: tahan suhu kelas 200 ℃, suhu sebenarnya tahan kelas 250 ℃
Khusus MF51: tahan suhu kelas 250 ℃, suhu sebenarnya tahan kelas 300 ℃
Chip tanpa las: tahan suhu kelas 450 ℃, suhu tahan sebenarnya kelas 500 ℃
►Lingkungan operasi
Di lingkungan dengan suhu tinggi, kelembapan tinggi, dan korosi tinggi, kami menyarankan untuk menggunakan termistor tipe bersegel kaca sebagai elemen inti. Dan tipe MF51 akan menjadi termistor NTC terbaik di lingkungan dengan kelembapan tinggi.
►Pertimbangan desain dan prosedur sensor suhu:
1. Pilih bentuk sesuai dengan desain pelanggan atau kumpulkan persyaratan, dan konfirmasikan termistor.
2. Konfirmasikan elemen termistor dan bahan lainnya sesuai dengan kebutuhan pelanggan
3. Pilih resistansi, nilai B, dan toleransi yang sesuai
4. Pilih teknologi tahan lembab dan insulasi yang cocok untuk memenuhi kebutuhan pelanggan
5. Pilih struktur enkapsulasi yang sesuai untuk memenuhi persyaratan kinerja ketahanan guncangan mekanis
6. Memenuhi persyaratan khusus pelanggan.
Tes kepercayaan
| Barang Uji | Standar Uji | Metode pengujian | Persyaratan kinerja |
| Ketahanan Daya Nol | IEC 60539-1 | Benamkan sampel dalam rendaman suhu konstan pada 25 ℃ ± 0,005 ℃, uji ketahanan stabil |
Resistensi tol ±1% |
| nilai B | IEC60539-1 | Benamkan sampel dalam rendaman suhu konstan pada 25 ℃, 50 ℃ (atau 85 ℃), uji resistansi stabil, dan hitung nilai B |
Resistensi tol ±1% |
| Jatuh bebas |
IEC60068-2-32 |
Tinggi jatuh: 1,5 ± 0,1 m, Permukaan: Semen, 1 kali |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Isolasi |
IEC60539-1 |
Tekanan 500V pada isolasi shell uji resistansi isolasi |
>500MOhm |
| Menahan tegangan | IEC60539-1 |
Tahan tegangan: 1500V/AC, Arus bocor: 2mA Tahan lama: 60 detik |
Tidak ada kerusakan yang jelas |
| Ketegangan | IEC60068-2-21 |
Tarik kecepatan seragam di bagian akhir, F>4.0KG (diminta oleh pelanggan) |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Getaran | Q/HBm 108-94 | Frekuensi uji: 10~500Hz, ayunan: 1.2mm akselerasi: 30m/s2 Arah X,Y,Z Waktu:8Jam/arah |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Kelembaban dan panas yang stabil | IEC60068-2-78 | Temp:40±2℃ Kelembaban:92-95%RH Waktu:1000±24 Jam |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| konstanta waktu termal | EC60539-1 | Benamkan dalam 25 ℃ air, setelah keseimbangan termal, rendam dalam 85 ℃, resistensi mencapai 63,2%, hitung total waktu |
<10 dtk |
| Penyimpanan suhu tinggi | IEC60068-2-2 | Suhu: 125 ℃ ± 5 ℃ Waktu: 1000 ± 24 Jam | Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Kejutan dingin dan termal | IEC60068-2-14 |
-40℃~+125℃ T1:30 menit Waktu siklus:1000 |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Eksperimen ketukan | IEC60068-2-77 |
Akselerasi: 250m/s2 Tahan pulsa: 6ms Waktu ketukan: 1000 Waktu pemulihan: 2 Jam |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Penyimpanan suhu rendah | IEC60068-2-1 |
Suhu: 40±2℃ Waktu: 1000±24 Jam |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
| Semprotan garam | IEC60068-2-11 | Suhu: 35±2℃ Jam pengumpulan: 1,0mL~2,0mL Waktu: tentukan sesuai permintaan aktual |
Tidak ada kerusakan yang jelas, R25 △R/R≤±1% |
